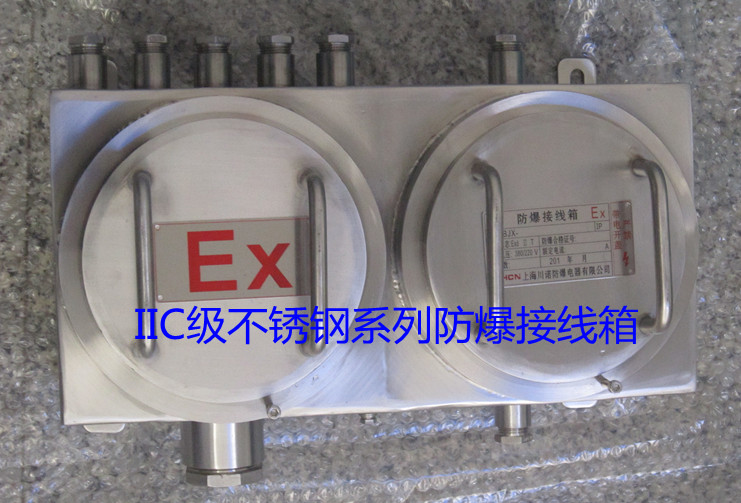

IIC级不锈钢防爆接线箱设计图纸，证书随货携带。
1、 用途和工作条件
1．1用途
BJX系列防爆接线箱（以下简称接线箱），适用于II类、B级、C级T6组以下级别组别的含有爆炸性气体混合物的场所中，在交流50Hz、额定电压380V、额定电流至200A以下电路，作为连接各种电气设备接线、分线使用。
1．2工作条件
a． 海拔不超过2000m；
b． 周围空气温度不高于+60℃，不低于-40℃；
c． 空气相对湿度不大于90%（+20℃时）；
d． 垂直安装倾斜度不大于5°；
e． 无明显摇动和强烈冲击振动的地方；
f． 无明显破坏金属和绝缘腐蚀性气体和蒸气的环境中；
g． 无滴水和其它液体侵入的地方；
2、 结构与特点
2．2结构概述
a． 接线箱按照GB3836.1~3-2000标准要求设计制造，并经国家指定检验机关检验合格，颁发合格证；
b． 接线箱可采用ZL102铸铝合金铸造成型，或采用高强腐不锈钢板焊接而成，或经济型的钢板焊接而成，进出线口方向、数量、端子数及公称直径可根据用户要求任意变化，钢管布线和电缆布线均可，电缆布线须配备电缆夹紧密封接头。
3、安装与维修
3．1安装前应检查铭牌上的技术数据是否与实际使用情况相符；
3．2检查所有紧固件是否有松动现象，如有松动应加以紧固；
3．3接线箱的内外接地必须良好可靠；
3．4安装时需将电缆穿过密封圈、金属垫圈、用压紧螺母压紧，保证密封及电缆不得松动，不使用的接线口应用密封圈和金属垫片加以封堵；
3．5维修检查时必须先断开电源后方可开盖；
4、订货须知
订货时应写清接线箱的完整型号、名称、规格及订货数量。
例：BJX-16/30防爆接线箱，端子数为16个、额定电流为30A、上方进线、进线口螺纹G25，1个，下方出线，出线口螺纹G15，4个。
