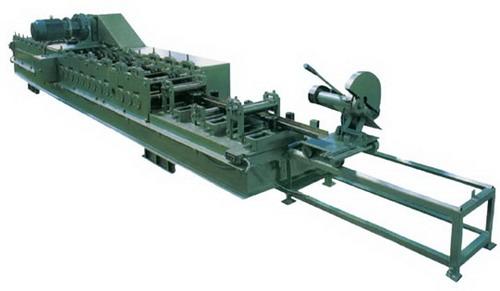

C型钢设备扭断切割技术参数
成型主机
设备生产型号
BX C80-C300
设备外形尺寸
10000mm*1300mm*1500mm
设备总重量
50000 kg
主机大架构造
350 H钢焊接
压瓦机滚压成型排数
14排
成型轴材质
45#钢淬火处理
成型轴尺寸
80
成型压辊材质
45#钢镀硬铬处理
传动方式
链轮链条传动
链轮链条规格
2寸
设备总功率
18.5KW
设备主机功率：
11 KW
扭断切割功率
7.5KW
设备成型速度
8-10米/分钟
滚压材质厚度
1.0-3.0mm
电脑控制系统
PLC控制电器型号
台湾台达
液晶显示屏
5.7英寸液晶显示屏，包含中英文对照程序
工作原理
采用全自动工业电脑PLC控制系统，准确控制出板尺寸，压板精度，滚压速度
液压剪切系统
剪切模具材料
Cr12高温淬火处理
液压剪切功率
7.5KW
工作原理
采用最新液压剪切系统，利用齿轮油泵工作原理。系统包含液压泵站一台，液压油缸一台，液压油管两根，电磁阀两套。
C型钢压瓦机技术改进方法
C型钢压瓦机是一套通过一套轧辊可同时生产多种规格C型檩条成品的单卷成型机组。C型钢机主要由被动装料架、整平装置、冲孔装置、成型后切断装置、液压站、电脑控制系统等。
泊头市博翔压瓦机械厂通过多年c型钢设备生产经验，在原c型钢设备生产的基础上打破常规，技术上做了大幅度的改进。具体改进如下：
第一步改进，增加长度测量装置和飞锯，当压制长度达到设定的长度时飞锯动作，自动切断型材。
第二步改进，加一台打边孔的液压冲孔设备，一次同时可冲四个孔，飞锯从中间切断，这样就形成了相邻两段C型钢的头、尾各两个边孔。
第三步改进，再增加一台打中孔的设备，在带钢压制过程中按用户设定的间距冲出中孔，最大可以打16个中孔。
第四步改进，针对新型C型钢要求在型材中部打出双孔的要求，将边孔4孔冲孔模具改为2孔模具，修改打边孔的程序，使得边孔冲压设备能够在中部打出双孔，并且孔距由用户设定，因此最大可以打8组双孔。
