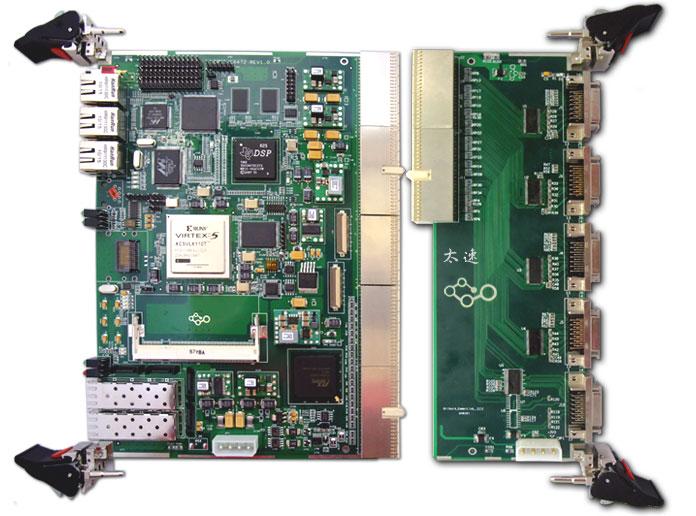

北京影像采集存储回放系统哪里好首选太速科技基于DSP TMS320C6472和Xilinx PFGA XC5VLX110T的四路CamerLink影像采集存储回放分析系统1、系统概述 　　本系统主要实现4路Camerlink图片输入，1路Camerlink图片输出。采用6UCPCI板卡结构，包括一块FPGA处理前板，一块IO接口板。前板选用Xilinx公司的V5LX110T-1FFG1136芯片，扩展2GB的DDR2存储器，4个SATA存储接口，并外接RS232/485接口。后板包含4路CamerLinkBaseLine 输入，1路CamerLink图片信号输出。 2、板卡性能指标 板卡结构，遵循cPCI 标准。FPGA 处理前板233.35 X 160 mm ， IO接口板 233.35 X 80mm。 主要接口： 1) IO接口板： 4 路 Base Camera Link 输入(4 个MDR-26 接插件，接收4 路像素时钟60MHz的图像信号)，1 路Base Camera Link 信号输出，4 个状态指示灯和1 个电源指示灯 。 2) FPGA 存储板：4路SATA存储接口，1个复位信号，4个状态指示灯。1路 RS232/485信号的DB9接口，两块板通过cPCI 背板的J4 和J5两个接插件连通。 FPGA 芯片选用Xilinx V5LX1136 系列，通过一个SODIMM接插件扩展2GBDDR2存储器(笔记本内存条)。 CamerLink 芯片选择DS90288A和DS90287，支持80Mbps 信号。RS232/485串行通信接口采用MAX3160 芯片，实现RS232 和RS485接口的复用，接插件选用DB9接口，通信波特率115200bps。 芯片选型兼容工业级设计。 3、软件应用 上位机操作系统为Windows XP。 开发环境为Visual C 6.0。 具备自检功能。 4、技术指标 输入图像分辨率：5141×5162×2B×4 路≈200MB；时钟为60MHz，所以帧频约为60/50=1.2s； 输出图像分辨率：5141×5162×2B×1 路≈50MB；时钟为60MHz，所以帧频约为60/50×4=4.8s； 每大帧图像处理速度，显示速度，文件保存速度：≤5s； 5、应用功能 　　数据采集和存储，数据显示和回放，图像数据处理。 6 、 技术支持 　　直接由板卡开发团队提供技术支持，可以根据用户需要修改原理图和PCB，并升级为图像采集卡，数据播出卡等开发平台。团队也可支持应用程序开发。 http://www.orihard.com
