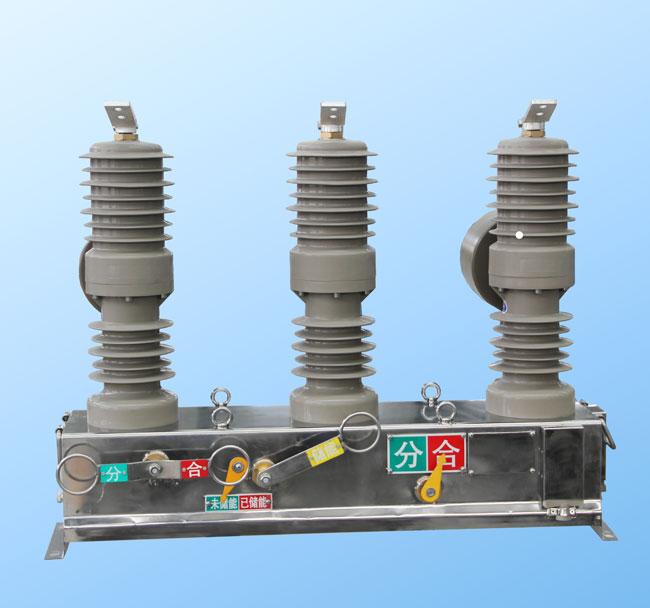

MZW32ABG-12/630-20户外高压真空断路器MZW32ABG-12/1250-25
一、概况
1.1产品型号及名称
MZW32ABG-12/630-20户外高压真空断路器。
1.2主要用途
MZW32ABG-12/630-20户外高压真空断路器（以下简称断路器）为额定电压12KV，三相交流50Hz的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。
本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维护的原理和方法等内容。
1.3型号意义
1.4引用标准
断路器符合《GB/T11022高压开关及其控制设备标准的共用技术条件》、《GB1984-89交流断路器》《GB1985-89交流高压隔离开关和接地开关》和DL404、IEC56等标准的有关要求。
1.5使用环境条件
1、海拔高度不超过2000米；
2、周围空气温度：-45℃~+65℃；日温差：日变化25℃；
3、风速不大于35m/s；
4、无易燃、爆炸危险、化学腐蚀及剧烈震动的场所。
1.6主要技术参数（见表1）
表1
序号
项目
单位
数值
1
额定电压
kV
12
2
额定频率
Hz
50
3
额定电流
A
400、630
4
额定短路开断电流
kA
16、20
5
额定峰值耐受电流
kA
40、50
6
额定短时耐受电流（4S）
kA
16、20
7
额定短路关合电流（峰值）
kA
40、50
8
机械寿命
次
10000
9
额定电流开断次数
次
10000
10
额定短路开断电流开断次数
次
30
11
1min工频耐压（湿）（干）相间、对地/断口
kV
34
42/49
12
雷电冲击耐受电压（峰值）相对、对地/断口
kV
75/85
13
二次回路1min工频耐压
kV
2
1.7机械特性（见表2）
表2
序号
项目
单位
数值
1
触头开距
mm
9±1
2
触头超行程
mm
2±0.5
3
分闸速度
m/s
1.2±0.2
4
合闸速度
m/s
0.8±0.2
5
触头合闸弹跳时间
ms
≤2
6
相间中国距离
mm
340±2
7
三相分合闸不同期性
ms
≤2
8
各相导电回路电阻
υΩ
≤80
9
带隔离开关各相导电回路电阻
υΩ
≤150
10
合闸时间
ms
30-60
11
分闸时间（分励脱扣）
ms
20-40
12
储能电动机额定功率
W
40
