北京软件无线电处理卡哪里好 首选太速科技http://www.orihard.com 基于TI DSP TMS320C6455和Altera FPGA EP3C40F484C8软件无线电处理卡

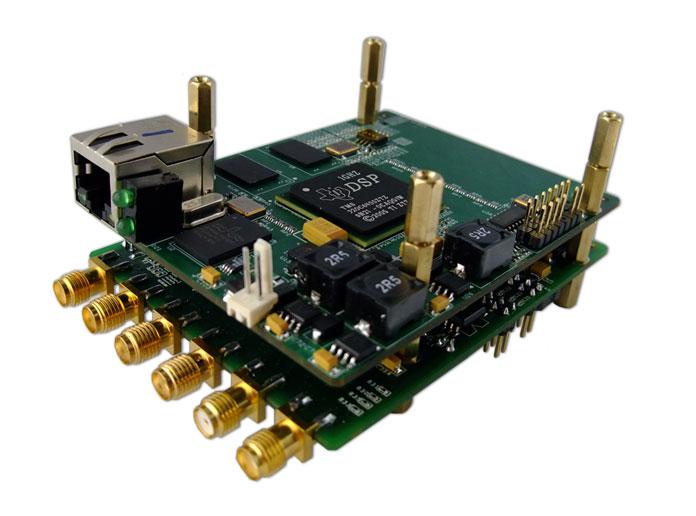

1、板卡概述 该系统是由两块核心模块组成，分别是基于TI DSP TMS320C6455的模块(以下称:DSP卡)和基于Altera FPGA EP3C40F484C8的模块(以下称:FPGA卡)。DSP卡是以TI的DSP TMS320C6455作为主芯片，可用于高速数据、视频信号检测，分析等应用；FPGA卡处理芯片为EP3C40F484C8，兼容EP3C16F484C8的设计，支持AD，DA的数据输入输出，主要用于软件无线电的验证平台和测试应用开发。
2、DSP卡性能介绍
(1) DSP芯片性能
(a) DSP时钟主频1GHz，支持1.2GHz。
(b) 内存总线独立， 板载 DDR2-500 256MB。
(c) 支持4MB Nor Flash。
(d) 支持千兆网络接口。
(f) 支持 I2C的 E2Prom。
(2) 接口介绍
(a) 接口支持FMC标准的HPC连接器，支持 EMIF 64bit宽度，同步100MHz传输；Mcpbs0；Mcbsp1；RapidIO X4。
(b) 接口支持FMC标准的LPC连接器支持EMIF32bit宽度，同步100MHz，Mcbsp1，RapidIOX1，Flash仅支持4MB。
(c) 连接电源 12V， 3.3V 。板卡独立供电 5V-- 12V均可，模块最大功耗在8W。
(3) 板卡尺寸： FMC卡大小为：90mmX69mm。安装孔大小为2.7mm。
3、FPGA板卡性能介绍
(1) FMC接口,支持2路AD输入，2路DA输出。
(2) 一路SPI，用于对AD，DA,时钟芯片的配置。
(3) 两路AD , AD采用AD62P45芯片，该芯片集成了两个14位的高速ADC，采样速率高达125MSPS，输入信号幅值1V，50欧姆阻抗，物理接口为 SMA。
4、软件功能：
(1) DSP卡软件功能：
(a) 支持千兆网络传输程序，移植LWIP协议栈，支持ping，TCP、UDP、IP传输协议。
(b) 支持DDR2空间的自检 测试程序。
(c) 支持RapidIO X1 X4 EDMA 中断 数据传输程序。（本方案不支持）
(d) DSP与FPGA的EMIF口 EDMA，同步中断传输程序，测试速率在200MB/s以上。
(2)FPGA卡软件功能：
(a) FPGA 完整的AD,DA控制，数据收发传输。
(b) DSP对AD，DA的 SPI配置控制。
(c) DSP与FPGA的EMIF口 EDMA，同步中断传输，测试速率在200MB/s以上。
(d) 支持FPGA程序JTAG,AS模式配置。
(e) AD DA 数据的读写 配置参考程序。
