结构及工作原理

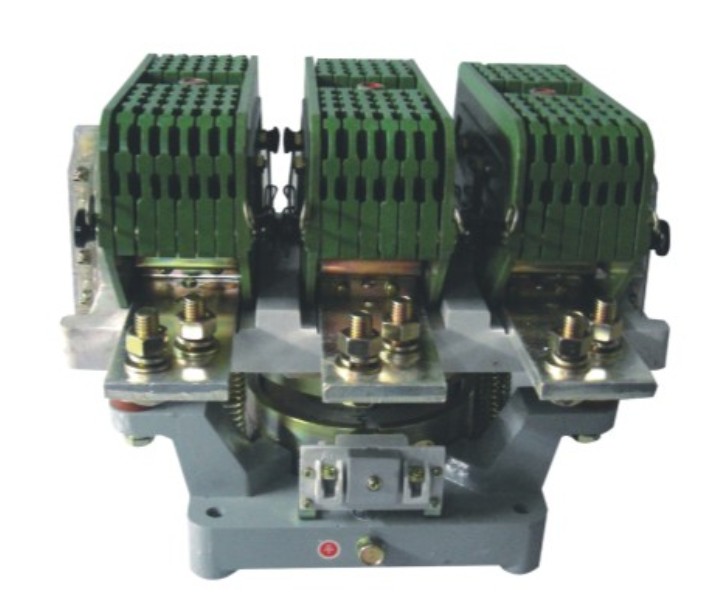

●结构概述
CJ29(CJZ)系列接触器结构为主体布置，采用直动式圆柱铁芯直流磁系统（由交流供电，直带整流元件）接触器工作平稳无噪声，吸引线圈功率损耗小，触头采用银氧化镉合金材料，接触器备有机械联锁装置。
●工作原理
CJ29(CJZ)系列交流接触器是采用带整流系统的直流激磁进行操作控制，当控制系统通电后，交流电通过阻容系列二级管进行整流到线圈，这时线圈1绕组进行工作，动铁芯带动触头支持被静铁吸持，向静铁芯运动。当动铁芯运动打开短接触头后，线圈1绕组与2绕组串联进行工作，到动，静铁芯吸合，到此接触器达到正常工作状态。
●附设整装置接线图
特征 ●CJ29(CJZ)系列接触器的性能符合GB14048.4和IEC94-4-1的有关规定
