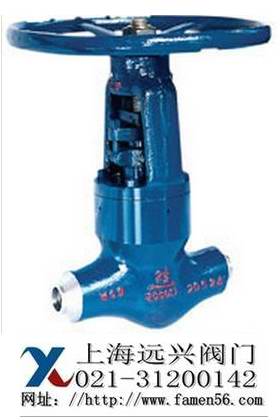

电站截止阀产品介绍：
电站截止阀也称电站专用截止阀，电站截止阀与其他截止阀产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。制造验收技术条件按日本火力发电用阀门标准E101的规定。磅级电站截止阀的结构长度按E101的规定。阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。阀盖填料函尝试合理，填料加缓蚀剂，密封可靠，开关平稳。阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。

电站截止阀应用范围：
电站截止阀适用于Class1500～3500Lb、工作温度-29～570℃的石油、化工、火力电站等各种工况的管路上切断或接通介质。适用介质为：水、油品、蒸汽等非腐蚀性介质。

电站截止阀结构特点：
1.产品设计制造按ASME B16.34、E101标准，可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
3.支管两端为对焊连接，适应不同的接管要求。
4.阀瓣、阀座的密封面采用stellite 司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
5.阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。
6.阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。
7.电动截止阀的开启和关闭由电动装置来控制，电动装置分别配有专用电机、减速器、转矩控制机构，现场操作机构，手动、电动切换机构。除就地操作外，还可进行远距离操作。

电站截止阀标准规范：
设计制造标准：ASME B16.34、E101
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

产品型号

对接焊端	产品型号
GB1224 ANSI B16.25		J61Y – P54/100V
	J61Y - 200	J61Y - P54/140V
	J61Y - 250	J61Y - P54/170V
	J61Y - 320	J61Y - P57/170V

型号	公称压力 PN (MPa )	试验压力 (MPa )		适用温度 (℃)	适用介质
		强度试验	密封试验
J61Y - 200	20.0	30	22	425	水 蒸汽 油品
J61Y - 250	25.0	37.5	27.5
J61Y - 320	32.0	48	35.2
J61Y – P54/100V	P54/100V	30	11	540
J61Y - P54/140V	P54/140V	40	15.4
J61Y - P54/170V	P54/170V	48	19
J61Y - P57/170V	P57/170V	63	19	570

设计与制造	结构长度	压力 – 温度等级	试验标准
E101 JB/T3595 DL/T531	E101 JB2766 GB/T15188.1	E101 JB/T3595	E101 JB/T9092

零件材料	材料牌号
阀　 　体	WCB　　　A105	WC6　 12Cr1MoV	WC9 12Cr1MoV
阀　　 盖	WCB　　 A105	WC6　 12Cr1MoV	WC9 12Cr1MoV
阀　　 瓣	WCB　　 A105	WC6　 25Cr2MoV	WC9 25Cr2MoV
阀 　　杆	2Cr13 / 1Cr17Ni2	25Cr2MoV	25Cr2MoV
阀　　 座	25 + STL	304	304
密封环 ( 垫 片 )	增强柔性石墨 / 软钢
填　　 料	增强柔性石墨
阀 杆 螺 母	ZCuAl10Fe3 / D2

型号	公称通径 DN（mm）	尺 　　寸　（ mm ）				重 量 Kg
		d	L	H	Do
J61Y-200	50	55	350	497	350
	100	109	600	806	600
J61Y-250	10	10	110	230	150	3.8
	20	19	150	272	180	6.8
	25	22	180	308	250	11.2
	32	26	180	308	250	11.8
	40	36	250	493	350	36.5
	50	42	250	493	350	36.5
	65	56	340	775	450	120
	80	64	390	848	500	150
	100	84	480	910	600	240
J61Y-P54/100V	10	12	110	170	150	2.5
	20	23	150	270	200	9.2
	25	27	180	270	200	9.5
	32	32	180	365	250	15
	40	36	250	493	320	38
	50	45	350	580	320	75
	65	57.6	430	605	350	105
	80	74	470	660	500	115
	100	84	480	910	600	250
J61Y-320 J61Y-P54/140V	10	10	110	230	150	3.8
	20	19	150	272	200	6.8
	25	22	180	318	250	11.2
	32	26	180	308	250	11.8
	40	36	250	493	350	36.5
