一、概 述

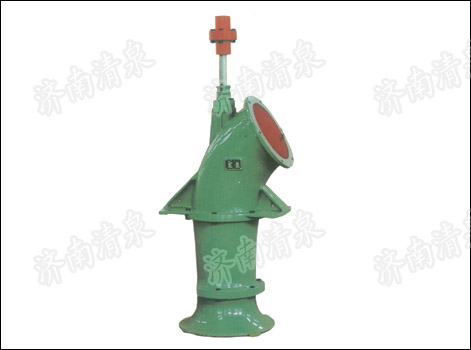

ZLB型泵系单级立式轴流泵，适用于吸送清水或物理化学性质类似于水的其他液体，被吸送液体的最高温度为50℃
本型泵是一种大流量，低扬程的泵，可供农业排灌，城市给水，热电站输送循环水，船坞升降水位或其他水利工程之用。
我厂制造的ZLB型轴流泵有：
200ZLD-70,250ZLD-70,300ZLD-70
350ZLB-70(14ZLB-70) 500ZLB-70, (20ZLB-70)，700ZLB-70
（28ZLB-70），1000ZLB-85 (40ZLB-85),350ZLB-8
350ZLB-4,500ZLB-7,500ZLB-4,500ZLB-2,700ZLB-7
700ZLB-4,700ZLB-3,900ZLB-7,900ZLB-4 (36ZLB-100)
900ZLB-4A,900ZLB-2,1000ZLB-7,1000ZLB-4,1000ZLB-3
泵型号意义示例如下：
二、结 构 说 明
ZLB型轴流泵结构简单，主要另件有：进水喇叭、叶轮，叶轮外壳，导叶体，泵座，泵轴，橡胶轴承，出水弯管等。我厂生产的该型泵均为立式结构型式，叶轮位于水面之下，起
动方便，占地面积小。
ZLB型轴流泵可配用立式电动机，电动机装在电机座上，电动机轴和泵的上传动轴借弹
性联轴器（或联轴节）连接在一起。泵运转时，全部轴向力均由传动装置内的轴向推力轴承承受。本型泵也可采用空心轴立式电动机，泵的全部轴向力均由电动机来承受。用户必须在订货合同中说明采用何种电机，泵转子的轴向位移可借传动装置内的螺母（或空心轴电机
轴上的提升螺母）予以调整。泵体、传动装置，电动机的重量均由基础承受。
在导叶体和出水弯管上部腔体内装有水润滑橡胶轴承，起径向支撑作用。若安装尺寸超过规定高度，则需加中间轴承，起辅助径向支撑作用。当泵吸送的水中含泥沙量较多时，可采用传动轴外面加套管的结构，在泵起动前和运转过程中，由另外一台小型泵向套管内输送清水润滑橡胶轴承，保证了水泵能长期稳定和良好地运转。根据用户的要求，本型泵也可采用油润滑结构，导向轴承不用橡胶轴承，改用青铜轴瓦。
本型泵为半调节式轴流泵，当适用情况发生变化时，用户可根据需要，按同型轴流泵工作性能表，确定叶片的安装角度。卸下叶轮，转动叶片，改变叶片定位销的位置，重新装好叶轮，从而达到调节的目的，泵出厂时，用户如无特殊说明，叶片之安装角度均为 “零”度。铭牌上的性能数据也是 “零”度角最佳工况点的性能参数。
从联轴器俯视，泵之旋转方向是顺时针方向。
轴流泵的传动轴长度必须在安装外形图所规定的“L”尺寸范围内选用。如需要加长应在订货时提出，取得本厂同意。用户在订货时应在合同中明确“L”尺寸，并按下表进行选择。
