价格:￥1.00/台
品牌:北泽
型号:D673W-16P、D673W-25P、D673W-40P
规格: DN50-1200
起订:1台
供应:10000台
发货:3天内

立即购买

 　　

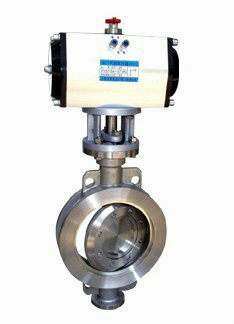

一、硬密封气动蝶阀D673W-16/25/40P概述：本产品广泛应用于火力发电厂、石油、化工、印染等行业，使用温度：-29~425度，使用压力：0-4.0Mpa，使用介质：水、蒸汽、油品等。

二、硬密封气动蝶阀相关技术参数：

型号	强度试验	密封试验	试验标准	设计与制造标准	结构长度	连接法兰标准
D673W-16P	2.4MPa	1.76MPa	GB/T13927	GB12238	GB12221	GB/T17241.6-98 JB/T74-90
D673W-25P	3.75MPa	2.75MPa	GB/T13927	GB12238	GB12221

三、硬密封蜗轮蝶阀D673W-16/25/40P相关连接尺寸（单位：mm）

DN	L	H	D373W			D673W			D973W			PN16		PN25
			H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
50	43	112	350	180	200	625	245	72	530	250	255	125	4-14	125	4-18
65	46	115	370	190	200	625	245	72	530	250	255	145	4-14	145	8-18
80	49	120	380	180	200	645	245	72	565	250	255	160	8-18	160	8-18
100	56	138	420	180	200	675	355	92	600	250	255	180	8-18	190	8-22
125	64	164	460	180	200	715	355	92	640	250	255	210	8-18	220	8-26
150	70	175	555	270	280	800	355	92	705	300	315	240	8-22	250	8-26
200	74	208	605	270	280	850	355	170	775	300	315	295	12-22	310	12-26
250	76	243	680	270	280	925	355	170	945	300	315	355	12-26	370	12-30
300	83	283	825	380	420	1035	450	220	1070	300	315	410	12-26	430	16-30
350	92	310	900	380	420	1070	450	220	1140	300	315	470	16-26	490	16-33
400	102	340	980	450	470	1100	450	220	1210	300	315	525	16-30	550	16-36
450	114	380	1030	480	490	1250	650	280	1335	575	714	585	联系方式 公司:常州北泽阀门有限公司 状态:离线 发送信件 在线交谈 姓名:黄宗泽(先生) 职位:经理 电话:0519-88292046 手机:15240509550 传真:0519-85332589 地区:江苏-常州市 地址:江苏省常州市钟楼区广化街7-9号 邮编:213000 邮件:czbzfm@163.com QQ:2484793669 阿里旺旺:黄色的羽毛88 发表评论 0评 网站首页 厨卫平台 企业展示 品牌推广 个人中心
