品牌:黔沪
型号:D941H-16
规格:50-500MM
起订:1台
供应:99999台
发货:3天内
立即购买

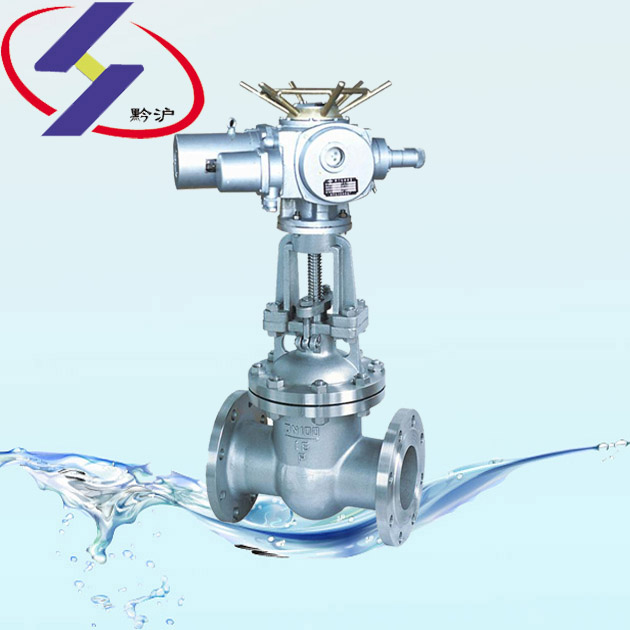

电动水封闸阀
■ 产品概述
黔沪公司经营的电动水封闸阀适用于公称压力100MPa，工作温度425℃，工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用。电动水封闸阀尤其适用于火电厂汽机真空冷凝系统。
■ 产品特点
1、本产品的阀盖填料室具有水密封结构，当接口通入压力O.6～1 MPa的水时，可使系统与大气隔离，保证系统具有良好的气密封。
2、DS/Z型系列采用双闸板双向弹性密封，启闭灵活、迅速、密封可靠。
3、产品结构简单、紧凑合理、检修方便、使用寿命长。
4、在管路上作启闭装置用，必须处于全开或全闭状态，不得用于调节流量。
5、阀门连接方式有法兰和焊接两种，驱动方式为电动。
2、DS/Z型系列采用双闸板双向弹性密封，启闭灵活、迅速、密封可靠。
3、产品结构简单、紧凑合理、检修方便、使用寿命长。
4、在管路上作启闭装置用，必须处于全开或全闭状态，不得用于调节流量。
5、阀门连接方式有法兰和焊接两种，驱动方式为电动。
■ 技术标准
|
执行标准
|
设计制造
|
结构长度
|
法兰面尺寸
|
试验-检验
|
|
GB/T12234-89
|
GB/T12221-89
|
JB79 GB/T9113
|
JB/T9092-99 GB/T13927-92
|
■ 主要性能规范
|
性能试验
|
公称压力 (MPa)
|
|||||
|
壳体强度试验
|
1.0
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
|
密封试验
|
1.5
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
|
上密封试验
|
1.1
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
|
气密封试验
|
1.1
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
|
产品类型
|
适用温度（℃）
|
适用介质
|
||||
|
碳钢型
|
≤425
|
水、蒸汽、油品、非腐蚀性气体
|
||||
|
合金型
|
≤540
|
|||||
■ 主要零件材料
|
1
|
阀体
|
WCB、ZG1Cr5Mo、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
|
|
2
|
闸板
|
WCB、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
|
|
3
|
垫片
|
聚四氟乙烯、金属石墨缠绕垫片
|
|
4
|
阀盖
|
WCB/25、ZG1Cr5Mo、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
|
|
5
|
填料
|
聚四氟乙烯、柔性石墨、浸油石棉盘根
|
|
6
|
填料压盖
|
25、2Cr13、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
|
|
7
|
阀杆
|
2Cr13、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
|
|
8
|
支架
|
HT200、WCB、1Cr18Ni9Ti
|
|
9
|
电动执行器
|
壳体(HT200、WCB)
|
■ 主要外形及连接尺寸
|
公称通径DN
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H
|
电装(W)
|
|
50
|
250
|
175
|
135
|
105
|
26
|
4-φ23
|
622
|
DZWl0
|
|
65
|
280
|
200
|
160
|
130
|
28
|
8-φ23
|
714
|
DZW15
|
|
80
|
310
|
210
|
170
|
140
|
30
|
8-φ23
|
765
|
DZW20I
|
|
100
|
350
|
250
|
200
|
168
|
32
|
8-φ25
|
840
|
DZW20l
|
|
125
|
400
|
295
|
240
|
202
|
36
|
8-φ30
|
852
|
DZW30
|
|
150
|
450
|
340
|
280
|
240
|
38
|
8-φ34
|
875
|
DZW30
|
|
200
|
550
|
405
|
345
|
300
|
44
|
12-φ34
|
1195
|
DZW45
|
|
250
|
650
|
470
|
400
|
352
|
48
|
12-φ41
|
1225
|
DZW60
|
|
300
|
750
|
530
|
460
|
412
|
54
|
16-φ41
|
1393
|
DZW90
|
|
350
|
850
|
595
|
525
|
475
|
60
|
16-φ41
|
1507
|
DZWl20I
|
|
400
|
950
|
670
|
585
|
525
|
66
|
16-φ48
|
2075
|
DZWl80
|
