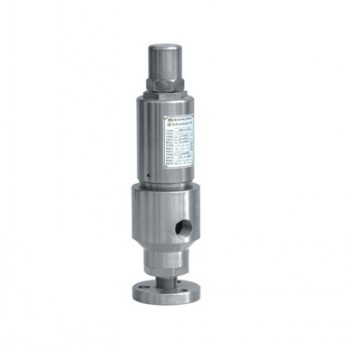

AY42H安全溢流阀

AY42H、YA802Y型安全溢流阀可用于高压注水泵站的管路上，作为超压保护装置。安全溢流阀，属于压力控制阀。它所要解决的技术问题是既能克服通常直动式结构的阀在大流量或高压力场合受弹簧及阀结构尺寸所限、难以使用及卸流流量对调压偏差影响大的缺点，又能克服先导式结构的阀反应速度慢、制造成本高、使用可靠性差的缺点；同时能减轻上述两种结构阀在开启、关闭时的溢流特性曲线重复性差、粘滞现象严重等状况，减小阀的压力不灵敏区。解决上述技术问题的技术方案是在由阀体（１）、阀芯（２）、弹簧（４）和阀盖（７）构成的安全溢流阀中，阀芯将阀体内腔分隔为高压腔（８）和低压腔（９），其特征是在高压腔与低压腔之间设有中间腔（１０），该中间腔分别与高压腔和低压腔相通。

主要零部件材料

NO. 零件名称 材料

1 阀体 碳钢

2 阀座 不锈钢

3 阀瓣 不锈钢

4 阀盖 焊接件

5 弹簧 50CrVA

外形尺寸和连接尺寸DN15-DN32

工作温度（℃）≤200℃ 适用介质：水、油品等
