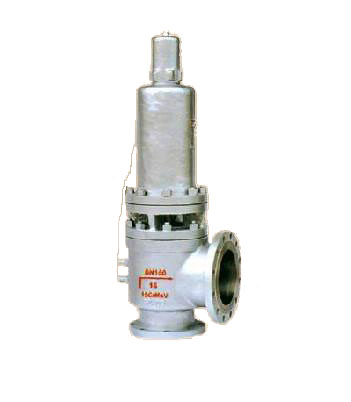

A40Y带散热器弹簧全启式安全阀

简介：A40Y-C带散热器弹簧全启式安全阀适用于工作温度≤400℃、A40Y-1≤450℃的空气、水、氮氢混合气等介质的设备或管路上，A40Y-P适用于工作温度≤300℃有腐蚀性介质的设备或管路上，作为超压保护装置。

带散热器弹簧全启式安全阀主要零部件材料

NO. 零件名称 A40Y-C材料 A40Y-P材料 A40Y-I材料

1 阀体 WCB ZG1Cr18Ni9Ti ZG1Cr5Mo

2 阀座 2Cr13 1Cr18Ni9Ti 1Cr18Ni9Ti

3 调节圈 2Cr13 1Cr18Ni9Ti 1Cr18Ni9Ti

4 阀瓣 2Cr13 1Cr18Ni9Ti 1Cr18Ni9Ti

5 导向套 2Cr13 1Cr18Ni9Ti 1Cr18Ni9Ti

6 散热器 ZG230-450 ZG230-450 ZG230-450

7 阀盖 ZG230-450 ZG230-450 ZG230-450

8 弹簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料

9 阀杆 2Cr13 1Cr18Ni9Ti 2Cr13

10 调整螺杆 45 1Cr18Ni9Ti 2Cr13

11 阀帽 ZG200-400 ZG200-400 ZG200-400

密封面材料 堆焊Co基硬质合金

带散热器弹簧全启式安全阀外形尺寸和连接尺寸DN15-DN350
