品牌:北泽
型号:G41F46-16C
规格:DN15-400
起订:1台
供应:1000台
发货:3天内
立即购买
详细介绍:

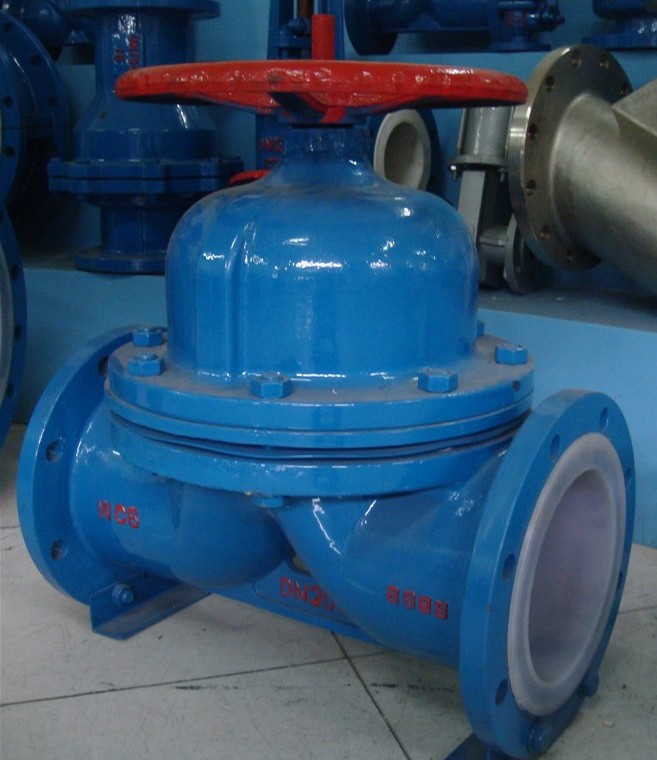

G41F46衬氟隔膜阀 材质：铸钢 结构：屋脊式
G41F46衬氟隔膜阀是一种特殊形式的具有截断功能的阀门，在化工、制酸、制碱、冶炼、稀土、农药等行业生产系统中应用较为广泛。
G41F46衬氟隔膜阀 是一种特殊形工的具有截断功能的阀门，其启闭件由钢质瓣与软质材料（橡胶和氟塑料复合）制的隔膜组成并将阀体内腔与阀盖内腔隔开以达到截断管内介质之目的。
设计规范：遵循GB 1239, BS 5156标准。
驱动方式：手动、气动（常开或常闭）、电动。
法兰连接隔膜阀
设计与制造符合中国国家标准
基本结构形式：堰式，直流式
公称压力PN0.6~1.0（Mpa）
公称能径DN15-400（mm）
手动
G41J（堰式）
手动
G641J（往复式）
G41F5（堰式）
G641F5（往复式）
G45J（直流式）
G6B41F（常闭式）
G45F5（直流式）
G6B41F5（常闭式）
电动
G9B41J（防爆式）
电动
G941J（普通型）
G9B41F5（防爆式）
G941F5（普通型）
遵循规范
STANDARD
设计与制造
GB12239
结构长度
GB1221/JB1688
法兰尺寸
JB78/JB79（GB HG SH）
压力试验
GB/T13927
标签
GB12220
供货
GB/T12252
1.G41F46衬氟隔膜阀与其它阀门最大的区别在於：采用无填料函的构造；G41F46衬氟隔膜阀隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态，从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。
2.由於隔膜阀的流道平滑，流阻小，故而可获得较大的流量。
3.G41F46衬氟隔膜阀的阀体内腔为全氟F56内衬。因此具有优越的耐腐蚀的特点。
4.由於密封件为富有弹性的四氟隔膜。因此还具有较好的密封性和最小的关闭力。
5.本阀由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成。
6.阀门的启闭是依靠旋转手轮而达到的。本阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程。当顺时针放置手轮时，手轮即下移，阀瓣随之带动隔膜下降使通路截断；反之则阀门即开启，色别随之显露。
7.本阀采用标准：按照GB12239的规定，并符合BS5156的。
G41F46衬氟隔膜阀 材质：铸钢 结构：屋脊式 主要零部件材料表：
序号
零件名称
灰铸铁
铸钢
超低碳钢
Z
C
P
R
PL
RL
1
阀体、阀盖、阀瓣
HT250
WCB
CF8
CF8M
CF3
CF3M
2
阀杆
35
1Cr13
1Cr18Ni19Ti
1Cr18Ni12Mo2Ti
00Cr18Ni10
00Cr17Ni14Mo2
3
衬里层
FEP（F46） PFA PCTFE（F3）
4
隔膜
FEP（F46）/CR（氟丁橡胶） PFA（可溶性聚四氟乙烯）/FPDM（乙丙橡胶）
5
阀杆螺母
ZCuAL10Fe3 ZCuAL10Fe3
6
螺栓
35
35
1Cr17Ni2
1Cr17Ni2
1Cr17Ni9Ti
1Cr17Ni9Ti
7
螺母
45
45
0Cr18Ni9
0Cr18Ni9
0Cr18Ni9
0Cr18Ni9
8
手轮
HT200
HT200
WCC
WCC
WCC
WCC
G41F46衬氟隔膜阀广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业不同工况下的强腐蚀性介质，而且可以代替价格昂贵的稀有金属阀门。
