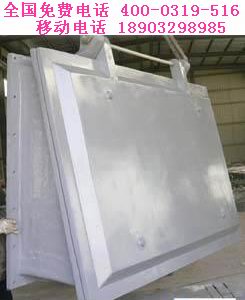

调节堰门-分水闸门

1、适用范围 常用于给水、排水、引水、防汛等水利工程。

2、形式及结构：形式：钢制调节堰门（分水闸门）结构：本设备主要由手电两用启闭机、堰门、门框、堰板、螺杆?楔紧装置、密封座、吊耳等部件组成。具有结构合理、封闭性好?安装、调整、使用、维护方便、性能可靠等特点。

3、主要技术参数：工作场所、室外 环境温度-30。C~50。C 介质及PH值污水、泥5~10、安装形式  附墙式

堰门零部件材质及标准

调节堰门性能及结构：1.钢堰门的设计、制造、检验、和验收等都符合企业标准。手电两用启闭机按ZBJ86001.2-89《螺杆式启闭机--技术条件》。2.堰板、堰框按最大工作水头设计?其拉伸、压缩和剪切强度的安全系数不小于5挠度不大于构件长度的1/360 。3. 堰板、堰框在厚度上留出2mm的腐蚀裕度。 4.门架按最大工作水头设计?其拉伸、压缩和剪切强度的安全系数不小于5在堰门开启到最高位置时?其门架的平台高于堰板的顶端。5.密封座置于堰板上?用沉头螺钉紧固。在启闭堰板过程中?不能变形和松动。密封座工作面其表面粗糙度不大于3.2um。6.密封座工作表面没有划痕、裂缝等缺陷?密封座的板厚不小于5mm。7. 在堰板上端设有吊耳与堰板连接吊耳的受力点在堰板中心线?在最大水头启闭时?其拉伸压缩和剪切强度的安全系数大于5。8. 螺杆的传动螺纹为梯形螺纹?螺杆按最大工作开闭力设计?其拉伸压缩和剪切强度的安全系数不小于5。 9.堰门在最大工作水头时密封泄漏量正向小于0.5L/min.反向小于1.25L/min.m (密封长度)。10.启闭机装置采用螺旋付传动?满足人工操作高度?800mm。手轮上标明开闭方向?手轮顺时针为关闭闸门?人工操作力不大于150N。11.驱动装置设有防护罩,其结构形式便于维修检查,能满足室外安装使用的要求。12.电动装置说明详见铸铁闸门手电两用启闭机。

DY可调节堰门外形尺寸及安装尺寸
