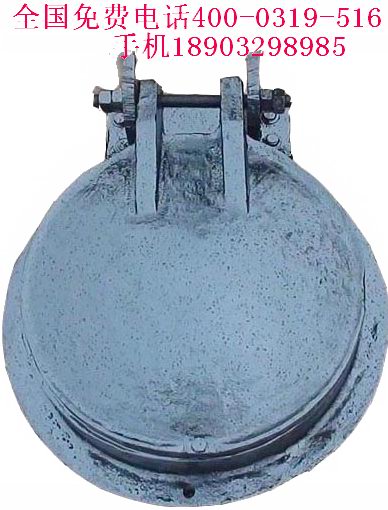

铸铁拍门对泵站的重要意义：拍门是泵站停机时防止因水体倒流引起水泵逆转的一种带有饺链的止逆阀门。

铸铁拍门的位置安装：安装在流道出口处。

铸铁拍门的设计要素：由于拍门的开启角而带来的水头损失,以及停机后拍门下落对门座的撞击力,这两个问题是拍门设计计算的关键。对大、中型泵站尤为重要。停机后的水泵是经过正转正流、正转逆流、逆转逆的三个阶段。也即停机水泵的过渡过程。各阶段对拍门的作用截然不同。此外,拍门体下落运动中,影响其运动的因素有门重、外拉力、外拉力点、拍门吊点及形心、管道长度及直径、缓冲材料特征及形状等近10种参数。因而对拍门运动过程的计算是相当复杂的。

各种拍门不同性能比较

特点：
1、用于单项水流的管道或出水口不许人力操作，配有标准法兰，可与各种管道连接使用。
2、PM型为橡胶软止水密封，效果好，耐冲击。
3、FPM型拍门门体在水中比重稍大于水，开启水头极小（重力抵消后约0.06m水头).
4、安装形式多为法兰结构，安装方便。
5、拍门节省电能、人力、水处理费等。

铸铁拍门铰链结构设计：

大拍门上部通过两个铰链与快速多叶拍门门体联结。以往拍门设计的铰链为园柱铰，这种结构存在封水不良的问题，即当拍门挡水的水位差较小时，作用于拍门上的水压力不足以克服拍门顶水封压缩的反力，可能导致底水封与水封座面不能很好接触，如要保证底水封与水封座密切接触，则当拍门挡水的水位差较大时，顶水封密封因无压缩而效果不好。因此在拍门铰链设计时，对铰链结构进行了优化，采用水平长园孔和圆柱轴结构，保证了拍门在任何水位差下，四周水封均可与水封座面均匀接触，使封水始终处以良好状态。同时，封水面设计成倾斜式，斜面与垂直面的夹角为5°，使拍门依靠自重即可与水封密切接触。

铸铁拍门平衡重的计算说明   当门体过重或水流冲力较小,使得拍门正常工作时的开启角小于50°,此时过流水头损失将较大,这种情况是不利的。另外,也存在已定的门体重量使得拍门的下落过程不能达到理想的状态。对上述两种均可采用增设平衡重的方法来解决。   增设平衡重的关键是正确选择外拉力点的位置。它不仅关系到平衡重的数值变化,而且对下落运动的过程及撞击力影响很大。

主要零备件外型及连接尺寸表；
