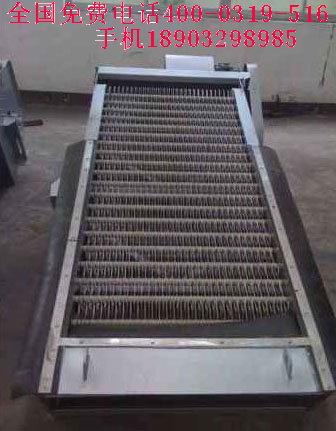

回转式格栅清污机
回转式格栅清污机基本信息：回转式格栅清污机式90年代初引进国外技术生产制造的高效节能产品。以拦污栅为基体加装绕栅回转齿耙系统达到清污母的，将拦污和清污结合为一体的固定式连续清污设备。本机采用动力系统置于体内部结构，既提高了动力系统防护能力，又利于大件污物过栅。具有结构紧凑布局合理、整体刚性高、运行平稳、操作维护简单等特性。
回转式格栅清污机用途：
水电站运行期间由于污物聚集在拦污栅前造成过流减小、严重影响机组出力、严重时会压垮拦污栅、造成生产事故、威胁机组安全。人工清污费时费力、易引发落水事故、员工责任心不强影响经济效益。回转式格栅清污机适用于固定安装在水电站、排涝站、倒吸虹等水工建筑进水口处，宜呈60-90°安装，也可垂直安装。适用过栅流速≤2m/s、水头差1-4m，单孔净宽≤7m，垂直深度≤15m。清污能力30T-50T/小时，配用皮带输送机可将污物远距离输送、装运等。
回转式格栅清污机工作原理：
回转式格栅清污机的驱动机构布置在栅体头架的内部。减速机输出轴上的主动链轮，通过链传动带动轮轴组上的从动链轮，从动链轮通过安全保护装置将扭矩传给轮轴组传动轴，传动轴带动两个牵引链轮旋转，从而牵引板式滚子链回转，安装在两条牵引链之间的清污耙岁链条回转。由于每个耙齿都插入栅面内一定深度，故栅面上的污物被强制岁耙齿运动，当齿耙转到栅体顶部，牵引链条换向时，齿耙也随之翻转，此时怕上的污物脱落到工作桥面或皮带输送机等设备上，被送出桥面。
产品通用技术要求 1）栅条间隙根据污水种类、流量、代表性杂物种类和大小来确定，一般选取范围如下：机械清栅：3～25mm；人工清栅：5～15mm；筛网：0.1～2mm。 2）在大中型污水站，应设置两道机械格栅：第一道为粗格栅：10～40mm，第二道为细格栅：3～10mm。在小污水站，设置一道格栅即可，栅条间隙应为3～15mm。 3）过栅流速：污水在栅前渠道内的流速应控制在0.4～0.8m/s，经过格栅的流速应为0.6～1.0m/s。过栅水头损失与过栅流速相关，一般应控制在0.1～0.3m之间。栅后渠底应比栅前相应降低0.1～0.3m。 4）格栅有效过水面积按流速0.6～1.0m/s计算，但总宽度不小于进水管渠宽度的1.2倍，格栅倾角应为45°～75°，如果为人工格栅则采用安装角度30°～60°。 5）格栅必须设置工作台，台面应高出栅前最高水位0.5m，台上应设安全和冲洗设施。工作台两侧过道宽度不应小于0.7m。台正面宽度，当采用人工清渣时，不应小于1.2m，当采用机械清渣时，不应小于1.5m。 6）格栅间应设置机器通风设施，常用的有轴流排风扇。如果污水中含有有毒气体则格栅间应设置有毒有害气体的检测与报警系统。大中型格栅间应安装吊运设备，便于设备检修和栅渣的日常清除。 7）格栅的耙齿、链节长时间浸泡在水中，为了防止腐蚀生锈，一般选用高强度塑料或不锈钢制成。
回转式格栅除污机流量系数：
|
格栅缝隙 |
15 |
20 |
30 |
50 |
80 |
100 |
100以上 |
|
流量系数K |
0.42 |
0.50 |
0.60 |
0.71 |
0.80 |
0.83 |
0.85 |
回转式格栅除污机操作运行：
（一）回转式格栅除污机操作前准备工作
1、在未送电源之前检查电源控制箱各元器件接线情况，桩头应连接牢固，无锈蚀。
2、按规定对除污机进行润滑、保养、检查机组各部件，应无明显缺陷故障，链条应无裂断。
3、检查机械各部无卡堵。
4、检查机械各部润滑良好，有足够的油脂。
5、检查动力臂液压等各部无渗漏。
6、检查耙斗应平衡。
7、检查输送机上有足够存放清捞物的空间。
8、各限位开关正常，无超行程。
（二）回转式格栅除污机运行过程中
回转式格栅除污机可实行手动/自动二种操作模式，自动控制可以通过定时与超声波装置进行水位差控制，一般与带式输送机、压榨机实行联动操作，并提供标准的现场控制接口。
1、合上电源，检查电源电压，应符合要求。
2、手动：
（1）手动仅限于调试、检修、处理较大异物和紧急故障时使用。
（2）应将“状态按钮”置于手动位置。启动除污机，观测机组各部分运转情况，捞污、排渣、翻耙等动作应准确到位，无异常声响、振动，链条应传动平稳。
（3）在手动状态下正常运转至少10分钟，方可切换为自动状态。在自动状态中，操作者应观察至少10分钟，方可离开。操作者的常规巡视时间间隔应不大于半小时。
（4）除污机清捞的垃圾，由带式输送机运至下一工作区域，现场应及时清理，保持干净。
（5）工作结束后将回转式格栅除污机的小车停在规定位置。拔掉插头，与设备断开即完成手动操作。
3、自动操作步骤：
在这种模式下，开/停耙斗按预先设定的位置和程序连续运行，一般有格栅前后水位差和定时两种控制方式，具体步骤如下：
（1）在控制面板上设定成自动运行状态。
（2）定时控制（一般不采用）：可根据具体情况设定间隔时间和运行时间。
（3）液位控制：在控制箱上设定格机械格栅前后液位差大于设定值时自动开始清捞，当液位差小于设定值时自动停机（液位差根据实际情况设定）。
（三）回转式格栅除污机停机
1、正常停机在切断电源后应按设备要求保持耙斗的停留位置合适，各按钮等应复位，并用高压水把残留在除污机各部位上的垃圾冲洗干净，并按要求涂上润滑剂。
2、在运行过程中，如过载时（遇障碍物或耙齿无法插入）应联动液压推杆开合导轨，重复运行排除障碍，或因其它故障造成机组停止工作的情况，自动报警系统应能报警或自动停机，操作人员应立即到位，根据故障情况切断电源，及时排除故障，检查有关部件，如有损伤，及时修复。待一切正确无误，才能再次启动。
3、除污机每日至少运作半小时，并按规定在各润滑点定时、定量加注指定型号的润滑剂，同时保持机组表面油漆完整，无残留垃圾。
（四）回转式格栅除污机运行后检查及注意事项
1、冲洗耙斗，清除耙斗上的垃圾。
2、检查各润滑点润滑良好。
3、检查运行各部分无卡堵。
4、耙齿下降时，如链索张紧失效，升降机构应停止下降，并作返回。
清污机施工安全措施 1） 熟悉及掌握清污机安装要领，加强方案研究及技术交底，使施工人员掌握施工方法。 2） 吊装前必须对起重机械设备的性能进行全面检查，并要严格检查各钢丝绳、吊索、千斤顶等工具的安全性。 3）水边作业必须配带安全带，危险面应设置安全网。 4） 吊装时必须有专业人员统一指挥，并专人监护，发现问题后立即向现场总指挥反映。 5） 设备在摘钩前，必须垫平放稳，以免倾倒伤人。 6）构件拼装摆放，必须垫平放稳；在可能滚动或滑动的物体前方不得站人。 7）在设备吊装到基础就位时，工作人员身体的任何部位不得探入其接合面，以防止轧、挤伤手。取放垫铁时，手指应放在垫铁的两侧。 8）清污机在下落过程中，清污机上严禁站人。 9）禁止在立起的清污机上徒手攀登，以防摔伤。10）选择吊点必须保证牢靠，在起吊前要做三次试验。 11） 严格按照安全管理制度条例进行安全工作的布置，并层层落实到各部门和各施工人员。
订货须知:
一、请提供以下详细数据：①产品名称与型号②设备宽度③有效栅宽④外形总宽⑤电机功率（KW）⑥安装尺寸，以便我们的为您正确选型。
二、若已经由设计单位选定我公司的回转式格栅除污机的产品型号，请按回转式格栅除污机型号直接向新河县前进水工机械厂销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们前进水工的技术专家为您选型确认。
四、我公司服务电话：一八九零三二九八九八五
电话：400-0319-516（全国免费） 移动电话：18903298985联系人郎占勇 邢台市新河县前进水工机械厂主页：http://www.hbqianjin.com
新河县前进水工机械厂生产制造的清污机的最大优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好，在无人看管的情况下可保证连续稳定工作，设置了过载安全保护装置，在设备发生故障时，会自动停机，可以避免设备超负荷工作。清污机可以根据用户需要任意调节设备运行间隔，实现周期性运转；可以根据格栅前后液位差自动控制；并且有手动控制功能，以方便检修。用户可根据不同的工作需要任意选用。 新河县前进水工机械厂生产制造的清污机由于该设备结构设计合理，在设备工作时，自身具有很强的自净能力，不会发生堵塞现象， 所以日常维修工作量很少。
