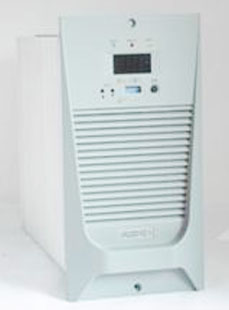

最畅销的电力用高频开关整流模块 隆星电子专业生产高频开关模块 1 概述
HD220Z10-3 系列高频开关整流模块先进的LLC 谐振软开关技术，效率高；采用无源PFC 技术，功率因数高；内置完善的EMC 设计，满足GB/T19826-3005 标准中EMC 相关要求；散热风扇采用温度联合电流控制模式，噪音低，风扇寿命长。
本系列模块包括5 个型号：HD220Z10-3、HD220Z07-3 、HD220Z05-3、HD110Z20-3 和HD110Z10-3 。
2 主要特点
● 输入电压工作范围宽：323VAC～456VAC；
● 采用先进的LLC 谐振高频软开关技术，效率高，功率密度高；
● 完善的EMC 设计，满足相关标准要求；
● 内置短路回缩保护，即使模块输出长期处于短路状态也不致损坏；
● 采用LED 显示，可查询模块的电压、电流、地址及故障信息；
● 完善的保护及告警功能，包括输入过/欠压、输出过压、过温、过流等；
● 采用自然冷却方式，噪音小，可靠性高；
● 内置防反接保护，支持带电热拔插。
3 技术指标
表1：主要技术指标表
型号
项目参数指标备注
HD220Z10-3HD220Z07-3HD220Z05-3HD110Z20-3HD110Z10-3
输入电压380VAC（-30%～+20%）-30%～-15%范围限功率
输出额定值10A/230V7A/230V5A/230V20A/115V10A/115V
电压调节范围198～286V98～143V
输出限流范围10%～105%额定电流105%最大限流点
稳压精度≤0.5%
稳流精度≤0.5%
纹波系数≤0.5%
功率因数≥0.9//≥0.9/额定输入、额定输出
转换效率≥94%
输出短路回缩回缩电流≤40% 额定电流，可恢复
输出过压保护300±5VDC， 不可恢复145±3VDC， 不可恢复需手动恢复
欠压限功率320±5VAC（恢复电压325±5VAC）半载输出
输入欠压保护313±10VAC（恢复电压305±10VAC）交流电压正常后,
自动恢复工作
输入过压保护475±10VAC（恢复电压450±10VAC）
过温保护80℃±5（恢复温度：65℃±5）降温后自动恢复
冷却方式自然冷却
外形尺寸130mm×230mm×323mm（宽×高×深）
模块净重≤9Kg
