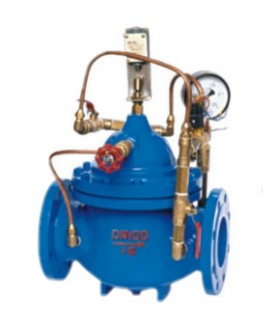

700X多功能水泵控制阀产品介绍：
多功能水泵控制阀是由主阀和外表附件组成，主阀由阀体、膜片（活塞缸）、阀杆组件、主阀板、阀座等主要零件组成，外装附件主要有控制阀、过滤器、排空阀、微止回阀，其中微止回阀是特制配件，在其止回方向设有限流孔。
700X水泵控制阀 工作原理
当水泵工作阀门向下游供水时，电磁导阀全开，针阀调至适当开度，上游水经针阀、单向阀进入主阀控制室，经电磁导阀流出，此时主阀控制室的压力保持主阀处于合适的开度，保持下游正常供水。 当水泵停止工作时，电磁导阀先关闭，主阀控制室停止排水，控制室压力升高，主阀开始关闭。当关闭至90%时，主阀上部行程开关输出停泵信号，水泵停止运转。此时下游回水经单向阀进入主阀控制室，控制室压力升高，主阀被关闭。
700X多功能水泵控制阀应用范围：
多功能水泵控制阀安装在水泵出水管道上，兼具电动阀、逆水阀和水锤消除器三种功能，有效地提高供水安全可靠性，水泵控制阀符合给水工程设备机械化和自动化的要求。
700X多功能水泵控制阀结构特点：
1、消除水锤可靠性高。缓闭装置启、闭均与主罚版连锁动作；自动实现速闭，不受水泵实际流量、扬程波动的影响，不需速闭时间计算；不需专业技术人员现场调整；不需任何电器以及油压元件，故障点少。
2、消除水锤效果好。将速闭、缓闭以及水锤吸纳器三种消除谁吹的技术原理一体化设计，使停泵水锤压力减弱到最低极限。
3、阀门操作维护方便。只需操作水泵电机启动器的启闭按钮，阀门即按照水泵操作规程实现自动开闭。关键零件均选用优质材料，基本无需维护。
4、节能效果好。采用流线型、款阀体及最新专利技术设计，与进口同类产品相比较，阻力损失降低50%以上。
700X水泵控制阀 主要技术参数
| 公称压(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用介质 | 介质温度(℃) |
|---|---|---|---|---|
| 1.0 | 1.5 | 1.1 | 水 | 0-80 |
| 1.6 | 2.4 | 1.76 | ||
| 2.5 | 3.75 | 2.75 |
