品牌:恒瑞金
型号:NDW—2000
规格:NDW—2000
起订:1木箱
供应:1木箱
发货:3天内
发送询价
1.试验机的主要用途及适用范围
NDW—2000/3000型高强螺栓连接副扭转试验机，满足GB/T16823.2—1997《螺栓紧固件紧固通则》及GB/T16823.2—1997《螺栓紧固件紧固方法》、GB/T3632-2008《钢结构用扭剪型高强度螺栓连接副》中相关要求，并能自动测量出螺栓的屈服紧固扭矩预紧力、极限紧固力及扭矩、扭矩系数、紧固转角等螺栓、螺柱的机械性能及保证载荷、加紧载荷、有效力矩等锁紧螺母的机械性能。

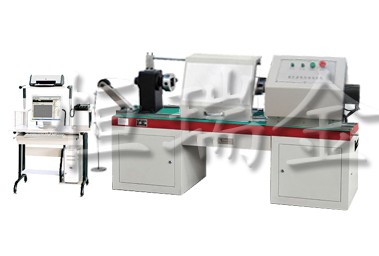

高强螺栓连接副扭转试验机是由主机、测量控制系统、计算机系统、软件包及功能附件等组成，适用于对各类构件如传动轴、半轴等静态力学的性能测试。该机采用卧式结构。计算机屏幕显示，数字式数据采集控制系统和全数字交流伺服系统组成闭环控制。采用精密减速器传动，具有加载均匀、稳定、无冲击现象、数据采集控制准确的特点。
试验测试功能：WinXP中文操作平台，具有变结构PID参数调节功能，实现扭矩、扭转角度、变形全闭环控制。使用以图形为界面的视窗式操作系统，可设定显示屏幕及操作面板；可设定试验速度及各种控制参数；可实时显示基本试验结果（断裂值、峰值）；可实时显示试验过程各种相关参数图形；可实现系统诊断并显示诊断结果。试验机实现分级管理权限。不同的用户可进入不同的管理界面、分三级用户管理权限。
本机采用进口日本安川全数字交流伺服控制系统、减速机、数字式数据采集处理系统，光电编码器采集试样的扭转角度。
2.试验机的主要技术指标
最大扭矩： ±2000Nm ±3000Nm
有效量扭矩范围 2％～100％F.S
扭矩分辨力： ±1/200000（全程分辨力不变化）
试验扭矩示值误差： ±1%
试验扭矩重复性示值误差： ≤1%
最大轴向载荷： 500kN
轴力测量范围 2％～100％F.S
试验力示值误差： ±1%
试验力重复性示值误差： ≤1%
有效试验空间： 450mm；（ 0～450mm范围内任意手动调节）
试验机主轴中心高度： ≥100mm；
试验加载： 0.05～10r/min 任意设定；
角度精度： ≤±0.2°；
电压电压： AC380V 50Hz 电机功率： 3kW
