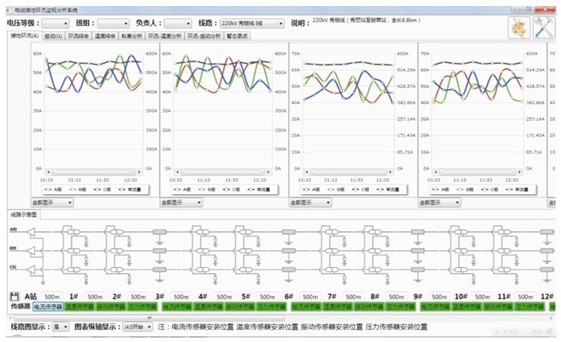

EOM4011-GT高压电缆综合在线监测系统-武汉朗德电气 EOM4011-GT高压电缆综合在线监测系统 一、 产品简介 高压电缆综合在线系统适合安装在110kV及以上电压等级的电缆沟、电缆隧道，或者电缆终端。本系统通过采集和测量电缆的环境温度、接头温度、振动状态、接地线环流，并通过GPRS或光纤的方式，以一定的时间间隔将数据远程传输到计算机后台服务程序，后台服务程序收集数据后建立历史数据文件，并将这些数据绘制成各种曲线，电缆运行维护人员可根据这些曲线提供的信息来了解整条电缆的长期运行状态。高压电缆综合在线监测系统，加入了暂态录波功能，能将故障时刻的波形进行展示回放，提高了故障分析的效率。同时，后台服务程序对采集的电流数据进行处理，能够实现电缆外护套受到多种外力破坏时的自动鉴别和定位，如外力破坏、虫蚁啃噬等。 二、 系统说明 l 硬件系统 本系统硬件部分主要由感应取电地电流互感器，主缆电流测量互感器，接地线电流测量互感器、温度传感器、湿度传感器、振动传感器、远程测量单元（RTU）、GSM/GPRS通讯网络、后台服务器、客户端软件、RTU调试软件，工程调试设备等件部分组成。系统结构如下图所示： 电缆金属护层环流监测系统应能有效监测电缆金属护层环流是否超标，通过对护层环流变化监测及时发现外力破坏及定位、及时发现虫害破坏及定位。 l 软件系统 本系统软件应用平台基于微软最新的Net Framework 4.0框架开发，可实现电缆状态综合监测、分析和展示，并拥有自主知识产权的电缆外力破坏自动识别、电缆虫蚁啃噬自动识别智能算法。同时，综合分析后台可结合运行维护的需要，进行各种日常运维的统计报表分析，并可进行系统报警准确率修正，极大提高了系统故障报警准确率。 三、 技术特点 1. 多通道宽范围：12个电流测量通道，采用了独特的智能校准技术。 2. 分析功能：拥有自主知识产权的电缆外力破坏自动识别、电缆虫蚁啃噬自动识别智能算法，可实现电缆状态综合监测、分析和展示； 3. 通讯方式：GPRS无线通讯、光纤通讯等。 4. 高准确度：设计采用智能校准技术，能够测量各种畸变波形的电流有效值； 5. 报警功能：接地电流瞬态超限锁定警报； 6. 暂态录波功能：接地电流突变录波； 7. 灵活的供电方式：电缆感应取电，现场220V电源接入，锂电池电源备份； 8. 封闭处理：各传感器和电路板采用全封闭处理，能够完全适应井下恶劣的环境； 9. 防水性强：具有认证的防水机箱，能够满足IP68的防水要求；
