品牌:时代百超 硕超数控
型号:swz700 swz1000 swz1250
发货:30天内

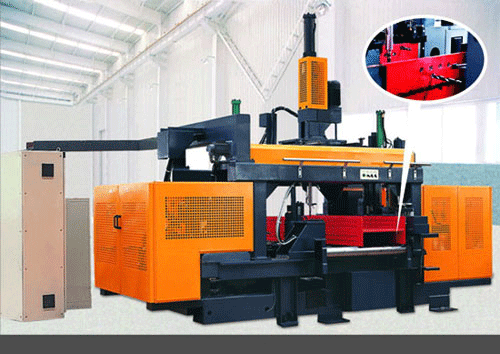

由主机、液压系统、输送料道、电气控制系统组成。
▲?该钻床具有三个动力头，工件通过时三个面上的孔均可加工完毕。
▲?三个动力头可以同时钻孔，采用自控行程钻削动力头方式。
▲?不需要设定工件厚度及钻头长度，自动进行快进和工进转换，加工效率高。
▲CNC+PLC控制，上位机监控，编程软件基于?WINDOWS平台，编程快速方便，预览图形直观。
▲?采用雾化冷却装置，延长钻头使用寿命。
▲?每个动力头配备知名公司生产的主轴减速电机。
▲?关键的液压、电气元件及部件选用国内外知名公司产品。
技术参数Specification
|
型号?Model |
SWZ700 |
SWZ1000 |
SWZ1250 |
||||
|
加工?H?型钢截面尺 （腹高?×?翼宽?） Size?of?H-beam?Web(H)×flange(W) |
最大?Max.???????????????? |
700×400 |
1000×500 |
1250×600 |
|||
|
最小?Min. |
200×75 |
200×75 |
200×75 |
||||
|
钻孔直径?(mm) Dia.of?drilling |
垂直钻削? Vertical?drilling |
Φ12~Φ33.5 |
Φ12~Φ33.5 |
Φ12~Φ40 |
|||
|
水平钻削? Horizontal?drilling |
Φ12~Φ31.5 |
Φ12~Φ31.5 |
|||||
|
钻削主轴数量??Number?of?spindle |
上单元、固定侧、移动侧各?1?个，共?3?个 One?vertical,?two?horizontal?(Left?and?right),?three?in?all |
||||||
|
主轴转速范围(r/min) Spindle?rotation?speed |
180~650?变频调速??180~650?(Frequency?invertor) |
||||||
|
轴向工进速度(mm) Feeding?speed??vertical?spindle |
20~200 |
||||||
|
进给行程(mm) Feeding?distance |
上单元主轴? Vertical?spindle |
240 |
240 |
240 |
|||
|
下单元主轴 ?Horizontal?spindle |
150 |
150 |
150 |
||||
|
机床总功率(kW)???Installation?power |
26 |
26 |
26 |
||||
|
主机外形尺寸(mm) Overall?dimension(L×W×H) |
4430×2080×3030 |
4730×2080×3130 |
4930×2080×3230 |
||||
|
整机重量?(kg)??Net?weight |
5800 |
6000 |
7000 |
||||
