焊接烟尘净化通过烟尘捕捉装置将焊烟收集通过管道送入烟尘净化器净化后排出外环境。目前焊接烟尘捕捉方式主要有

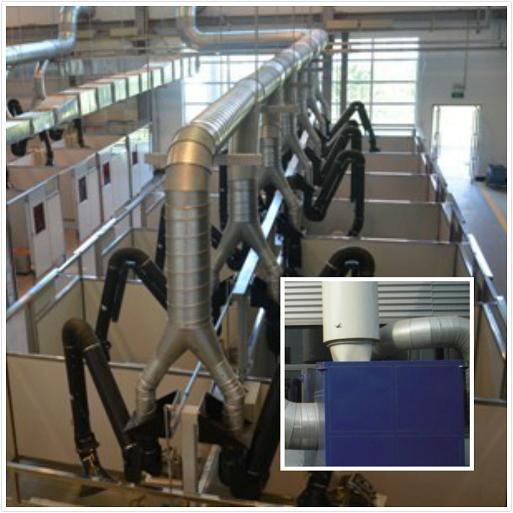

1、吸气臂捕捉方式

吸气臂的骨架类似于人的手臂，通过阻尼杆和摩擦片的作用，吸气手臂能够在吸气臂长度范围内的空间内悬停。在吸气罩的位置上设计了独特的旋转机构，保证了吸气罩能够通过任意方位对准焊接位置。吸气罩通过流体设计和气流模拟，使吸气臂能够最大量和最大范围的捕捉焊接过程中产生的烟尘。

吸气臂的外层为耐高温的软管，直径为φ 140mm-160mm，内衬钢丝。一方面能够防止火花飞溅烫伤软管，同时软管结构又保证了吸气臂的移动灵活，不被负压吸扁。每根吸气臂的设计流量通常为1,200 m3/h，吸气罩位于焊接位置上方的250mm-300mm高。

吸气臂的安装，必须安装在墙壁上或者是在地面上安装立柱的形式。

适用范围：

吸气臂的吸风罩尺寸为φ 150mm-170mm，适合处理焊缝长度不超过100 mm的焊接，工人焊接位置固定的情况。焊接方法适合手工电弧焊、CO2气体保护焊、MAG焊、MIG焊。
