1、主要用途与适用范围

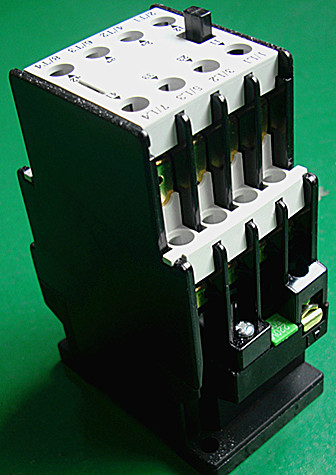

CJT1系列交流接触器(以下简称接触器),主要用于交流50Hz(或60Hz),额定电压至380V,电流至150A的电力线路中,作远距离频繁接通与分断线路之用,并可以与适当的热继电器或电子式保护装置组合成电动机起动器,以保护可能发生过载的电路。
CJT1系列交流接触器符合IEC947.GB14048.4及JB/T8730标准,是CJ10系列接触器的替代产品.
2、正常工作条件和安装条件
2.1 周围空气温度
a)周围空气温度上限为+40℃，且24h内平均值不超过+35℃；
b）周围空气温度下限为-5℃。
2.2 海拔 安装地点的海拔不超过2000m.
2.3大气条件：安装地点的空气相对温度在最高温度为+40℃时不超过50%；在较低的温度下可允许有较高相对湿度，最湿月的平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90%。由于温度变化在产品上发生凝露的情况必须采取措施。
2.4 污染等级 接触器的安装地点的污染等级为3级.
2.5 安装类别(过电压类别) 安装类别Ⅲ类
2.6 安装条件 接触器的安装面与垂直面的倾斜度不大于±5°.
3、主要参数和技术性能
3.1 接触器按电流等级分为:10A、20A、40A、60A、100A、150A。
3.2 线圈额定控制电源电压Us为：交流（50Hz），36V、110V、127V、220V、380V。
3.3 动作条件：吸合电压为85%–110%Us；释放电压为20%–75%Us。
3.4 主要参数和技术性能
表1 主要参数和性能
CJT1–10
CJT1–20
CJT1–40
CJT1–60
CJT1–100
CJT1–150
额定绝缘电压和工作电压
380V
额定工作电流
（AC-1-AC-4，380V）
10
20
40
60
100
150
控制功率 KW
220V
2.2
5.5
11
17
29
43
380V
4
10
20
30
50
75
每小时操作循环次数 次/h
AC-1、AC-3为600,AC-2、AC-4为300,
CJT1–150 AC–为120
电寿命
万次
AC–3
60
AC–4
2
1
0.6
续表1
CJT1–10
CJT1–20
CJT1–40
CJT1–60
CJT1–100
CJT1–150
机械寿命万次
300
辅助接头
2常开2常闭，AC–15 180VA；DC–13 60W Ith：5A
配用熔断器
RT16–20
RT16–50
RT16–80
RT16–160
RT16–250
RT16–315
线圈消耗功率
VA
220V
65
140
230
485
760
950
380V
11
22
32
95
105
110
