品牌:精卫
型号:G941J
规格:电动衬胶隔膜阀
起订:1套
供应:1000套
发货:7天内
立即购买

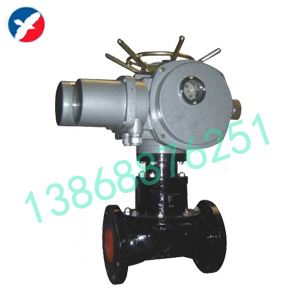

G941J电动衬胶隔膜阀结构特点与原理
1.电动衬胶隔膜阀由阀体、阀盖、阀杆、阀瓣、隔膜、电动装置等组成。
2.电动衬胶隔膜阀的启闭是由电动装置的连接轴驱动阀杆螺母，使阀杆作轴向运动时，带动阀瓣升降而达到的。
3.当需恢复电动操作时，必须将“切换手柄”转换至刻有电动标记的位置上，方可进行电动操作。
4.电动衬胶隔膜阀可根据不同的衬里材质，适用于不同温度下的一般腐蚀性流体管路上作为控制介质流动的启闭机构。
5.当电源发生故障而中断时，且阀门急需启闭的紧急状况下，首先应将“手—电动切换手柄”转换至刻有手动标记的位置上，然后可通过旋转手轮使闪门启闭。当顺时针方向旋转时，阀门即可关闭；反之则开启。
G941J电动衬胶隔膜阀主体材料
|
名称 |
材料 |
|
阀体 |
灰铸铁、不锈钢、灰铸铁/衬胶 |
|
阀盖 |
灰铸铁 |
|
阀瓣 |
灰铸铁 |
|
电动装置 |
组合件 |
|
隔膜 |
天然胶、丁基胶等 |
|
阀杆 |
碳钢 |
G941J电动衬胶隔膜阀外形结构图及连接尺寸
|
公称 通径 |
公称 压力（MPa） |
工作 压力（MPa） |
L |
D |
D1 |
Z-Φ |
f |
H1 |
A（长） |
B（宽） |
重量 |
|
DN |
（Kg） |
||||||||||
|
20 |
1.6 |
1.6 |
117 |
105 |
75 |
4—14 |
2 |
320 |
395 |
168 |
20 |
|
25 |
127 |
115 |
85 |
4—14 |
2 |
343 |
20.5 |
||||
|
32 |
146 |
140 |
100 |
4—18 |
2 |
348 |
22 |
||||
|
40 |
159 |
150 |
110 |
4—18 |
2 |
366 |
23.5 |
||||
|
50 |
190 |
165 |
125 |
4—18 |
2 |
366 |
27.5 |
||||
|
65 |
1 |
1 |
216 |
185 |
145 |
4—18 |
2 |
435 |
526 |
470 |
67 |
|
80 |
254 |
