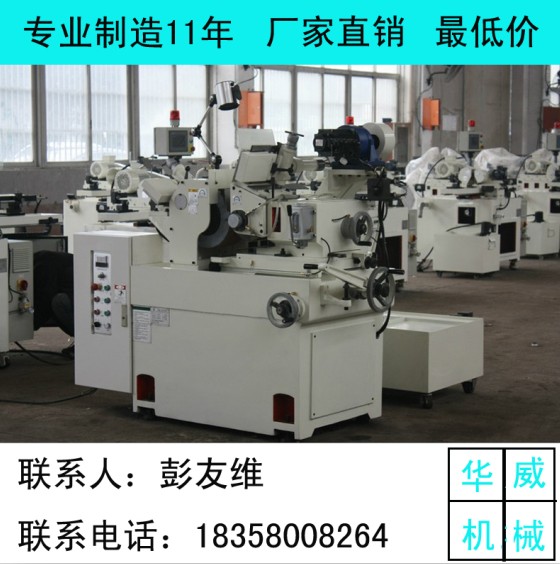

无心磨床产品介绍

M1010A主要规格参数：

◆ 纵进给磨削

1、磨削工件直径    0.5–10mm

2、最大磨削长度    40mm

◆横进给磨削

   1、磨削工件直径    3–10mm

   2、最大磨削长度    40mm

◆磨削轮规格         P200*50*75

◆导轮规格           P125*50*50

◆磨削轮转速         3320r/min

◆导轮转速          无级45-240 r/min

◆导轮回转角度

   1、垂直面内        -2° -5°

   2、水平面内        0°-3°

◆磨削进给量

   1、粗进给手轮每转进给量            5mm

   2、微量进给刻度盘每转进给量        0.25mm

   3、微量进给刻度盘第转过一格进给量  0.001mm

◆修整器刻度盘每转过一格进给量       0.02mm

◆两砂轮中心连线至托架底面高         125mm

◆冷却泵流量                         25L/min

◆电动机功率

   1、磨削轮电动机                    1.5kw

   2、导轮电动机                      0.8kw

   3、冷却泵电动机                    0.09kw

   4、液压电动机                      0.12kw

◆机床引接电源                       3N相380V 50Hz

◆机床外形尺寸                       1125*1125*1500mm

◆机床重量                           约850kg
