品牌:上海卓越阀门
型号:QV647Y
规格:DN15-100
发货:3天内
发送询价

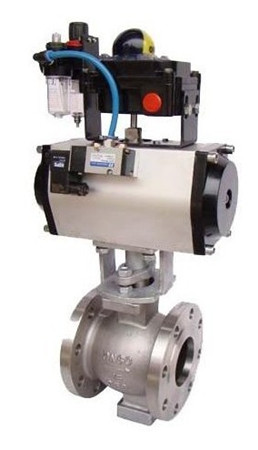

QV647Y气动V型球阀
产品介绍：
气动V型球阀，球芯呈V型状，可实现线性调节，可调范围大。当阀门关闭时。V型缺口与阀座之间产生契形剪刀作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结场合。适宜于控制纸浆、污水，含有纤维和颗粒固体悬浊介质及粉粒状介质。配用的ZGH系列气缸活塞式执行机构，结构简单，输出力矩大。本系列球阀按密封性能分为软密封和硬密封；按调节方式分为调节型和切断型，切断型按作用形式分为单作用式和双作用式，调节型为双作用式。单作用式的独特优点是一旦动力源发生故障，球阀将按控制系统的要求自动处于关闭或开启位置。产品广泛应用于电力、石油、化工、造纸、轻纺、食品、制药、航空航天等领域。
设计制造标准：
结构长度标准：GB/T12221-2005
连接法兰标准：GB/T9113
压力温度等级：GB/T12224-2005
试验检验标准：GB/T13927-2008
主要性能规范：
1、V型调节球阀系列参数
|
公称通径DN（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
额定流量系数（CV） |
27 |
47 |
70 |
110 |
170 |
280 |
410 |
750 |
980 |
1720 |
2900 |
3800 |
7000 |
9800 |
12000 |
15000 |
23000 |
|
配用气接管 |
ф6х1（G1/8） |
ф8х1.5（G1／4) |
ф10х2(G3/8) |
||||||||||||||
|
最大转角（α°） |
90° |
||||||||||||||||
|
工作气源压力（Mpa） |
0.4∽0.7 |
||||||||||||||||
|
输入信号 |
4∽20mA220、V24VAC |
||||||||||||||||
|
公称压力（Mpa） |
1.6、2.5、4.0、6.4 |
||||||||||||||||
|
工作温度范围（℃） |
-40∽180、-40∽250 |
||||||||||||||||
|
基本误差 |
≤±1.5% |
||||||||||||||||
|
回差 |
≤1.5% |
||||||||||||||||
|
死区 |
≤0.6% |
||||||||||||||||
|
耗气量 |
900L/h（标准状态） |
||||||||||||||||
|
汇漏量 |
≤10-6х额定流量系数 |
||||||||||||||||
|
注 |
DN25∽DN250对夹式、DN300∽DN600法兰式 |
||||||||||||||||
