回转支承通常由蜗杆、回转支承、壳体、马达等部件构成。由于核心部件采用回转支承，因此可以同时承受轴向力、径向力、倾翻力矩。 其形式很多，但结构组成基本大同小异。

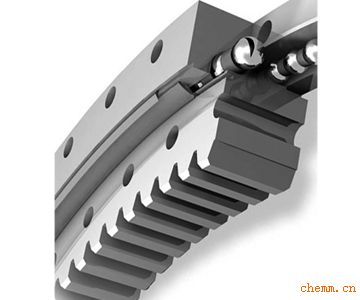

回转支承的基本结构

由左及右分别是（上部分）:

1.外圈（有齿或无齿）2.密封带 3.滚动体（滚球或滚柱） 4.加油嘴

由左及右分别是（下部分）: 1.堵塞 2.堵塞销 3.内圈（有齿或无齿） 4.隔离块或保持架 5.安装孔（丝孔或光孔）

回转支承轴承型号及其结构特点

单排四点接触球式回转支承 （01 系列

单排四点接触球式回转支承由两个座圈组成，结构紧凑、重量轻、钢球与圆弧滚道四点接触，能同时承受轴向力、径向力和倾翻力矩。回转式输送机、焊接操作机、中小型起重机和挖掘机等工程机械均可选用。

双排异径球式回转支承 （02 系列）

双排球式回转支承有三个座圈，钢球和隔离块可直接排入上下滚道，根据受力状况，安排了上下两排直径不同的钢球。这种开式装配非常方便，上下圆弧滚道的承载角都为90°，能承受很大的轴向力和倾翻力矩。当径向力大于0.1倍的轴向力时，滚道须特殊设计。双排异径球式回转支承的轴向、径向尺寸都比较大，结构紧固。特别适用于要求中等以上直径的塔式起重机，汽车起重机等装卸机械上。

单排交叉滚柱式回转支承 （11 系列）

单排交叉滚柱式回转支承，由两个座圈组成，结构紧凑、重量轻、制造精度高，装配间隙小，对安装精度要求高，滚柱为1:1交叉排列，能同时承受轴向力、倾翻力矩和较大的径向力，被广泛地用于起重运输，工程机械和军工产品上

三排滚柱式回转支承 （13 系列）

三排滚柱式回转支承有三个座圈，上下及径向滚道各自分开，使得每一排滚柱的负载都能确切地加以确定。能够同时承受各种载荷，是四种产品中承载能力最大的一种，轴、径向尺寸都较大，结构牢固，特别适用于要求较大直径的重型机械，如斗轮式挖掘机、轮式起重机，船用起重机、港口起重机，钢水运转台及大吨位汽车起重机等机械上。

轻型系列回转支

轻型回转支承

轻型回转支承具有与普通回转支承相同的结构形式，重量轻，转动灵活。广泛应用于食品机械、灌装机械、环保机械等领域。

单排四点接触球式回转支承 （HS 系列）

单排四点接触球式回转支承由两个座圈组成，结构紧凑、钢球与圆弧滚道四点接触。主要用于汽车起重机、塔式起重机、挖掘机、打桩机、工程作业车、雷达扫描设备等承受倾翻力矩、垂直轴向力、水平倾向力作用的机械上。 单排交叉滚柱式回转支承 （HJ 系列）

单排交叉滚柱式回转支承，由两个座圈组成，结构紧凑、制造精度高，装配间隙小，对安装精度要求高，滚柱为1:1交叉排列，能同时承受轴向力，倾翻力矩和较大的径向力，被广泛地用于其中运输、工程机械和军工产品上。
