品牌:盛利量具
型号:机床垫铁
规格:240*150*100
起订:1件
供应:100000件
发货:3天内
立即购买

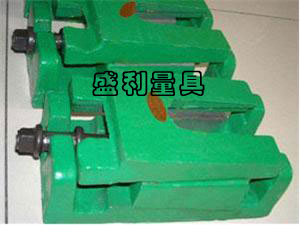

三层调整垫铁:按JB/T8775-98标准制造,产品有二层和三层两种结构形式,用于机床设备的支撑安装、调整水平。 用途:主要用于各类重型机床,重型机械设备下面,用于支撑机床机械重量,调整机械设备平衡。使用本产品安装机床不需设置地脚螺栓与地面固定,良好的垂直挠度,使机床稳定于地面,使用本产品可节省安装费用,缩短安装周期。可根据生产随时调换机床位置,消除二次安装费用,使机床楼上安装成为可能。可以调节机床水平高度,调节范围大、方便、快捷。.适用范围:没有机床地脚安装孔的设备.
s85三层调整垫铁使用方法:将垫铁放置于机床下,每个垫铁均受力后,再调整垫铁。可调整高度为3-15mm 。本产品具有结构紧凑,性能稳定,调整方便,承载量大等优点。
注意事项:
1.安装调整设备水平时,应使每个垫铁都受力,消除虚接触点。
2.车间地面平度相差大,垫铁调整高度不能满足时,应在低点位置的垫铁和机床基座之间加装平钢板后,再进行水平调整。
3.产品第一次使用,机床使用两周后,应再调一次机床水平。
4.机床调换位置时,起重前,应先卸下垫铁。
三层调整垫铁规格如下:
S85系列三层调整垫铁 |
|||
规格MM |
螺栓MM |
重量KG |
载荷KG |
160*80*70 |
M14 |
3.7 |
600 |
200*100*80 |
M16 |
6.5 |
1200 |
240*120*100 |
M18 |
11.5 |
2500 |
240*150*100 |
M18 |
12 |
3000 |
240*160*80 |
M18 |
13 |
3200 |
300*150*100 |
M24 |
21 |
3500 |
310*250*110 |
M24 |
37 |
4000 |
350*180*110 |
M24 |
33 |
4500 |
