品牌:盛利量具
型号:机床垫铁
规格:S78-5 127-30
起订:1件
供应:100000件
发货:3天内

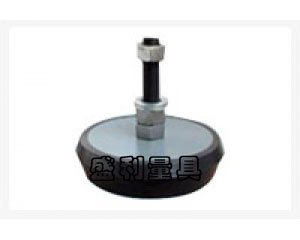

机床减振垫铁使用方法：将所需垫铁放入机床地脚孔下，穿入螺栓，旋至和承重盘接触实，然后进行机床水平调节（螺栓顺时针旋转，机床升起）；调好机床水平后，旋紧螺母，固定水平状态。因为橡胶的蠕变现象，在垫铁第一次使用时，两星期以后在调节一次机床水平。
|
产品编号 |
尺寸参数(mm) |
螺栓(mm) |
可调高度(mm) |
单位承载力 |
|
|
Ф-H |
Ф |
H |
M |
≤ |
F(N) |
|
S78-5 063-17 |
63 |
17 |
M10×80(110) |
15 |
800 |
|
S78-5 076-20 |
76 |
20 |
M12×100(130) |
20 |
1300 |
|
S78-5 086-25 |
86 |
25 |
M12×100(130) |
20 |
3000 |
|
S78-5 110-28 |
110 |
28 |
M16×120(180) |
25 |
5500 |
|
S78-5 127-30 |
127 |
30 |
M16×120(180) |
25 |
9000 |
|
S78-5 150-33 |
150 |
33 |
M16×120(180) |
25 |
15000 |
|
产品特点 |
减振橡胶有效衰减机器自身的振动，减少振动力外传，阻止振动力传入。 |
||||
以上规格都有库存特殊型号可定做
机床垫铁其效果计算，是依照(a)外力频率ω：是由机械本身转动所产生的。(b)自然频率ωn：是由避震器本身所产生；两者的比值依ω/ωn而定，比值越大，防震效果越佳，如下表说明：ω/ωn=0.5，放大振动，增加25%，机械产生冲击，应该避免。
ω/ωn=1.0 产生共振，机械损坏，绝对避免。
ω/ωn=1.4，无放大及防震效果，装置无效。
ω/ωn=1.5，防震效率20%。
ω/ωn=2.0，防震效率60%。
ω/ωn=2.5，防震效率81%。
ω/ωn=3.0，防震效率87%。
更多详情请查询http://www.btsllj.com/
