品牌:环茂
型号:CS14
起订:1台
供应:1000台
发货:3天内
发送询价

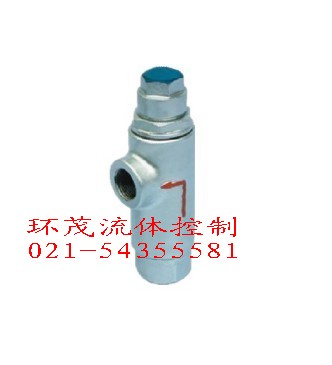

CS14液体膨胀式蒸汽疏水阀
液体膨胀式蒸汽疏水阀用途及使用范围：液体膨胀式疏水阀是属于热静力式疏水阀的一种，它可以在蒸汽管网和用汽设备中，及时的排除冷凝水和自动的阻止蒸汽泄漏，从而可以保证供汽,用汽设备的正常进行，提高蒸汽输送和热源效率，该产品其关键感温内件，采用优质钢波纹管，特殊焊接工艺制成，节能效果显著。
结构特点与工作原理：
(一)结构特点：
1、具有排水温度调节机构，可在80-100℃之间调节，使用方便。
2、排水是连续的，而且没有噪音。
3、温度敏感元件，采用不锈钢耐腐蚀。
4、不受振动，蒸汽压力波动和水锂的影响。
5、体积小、重量轻、安装方便。
(二)工作原理：疏水阀的温度元件中充满了液体，当冷凝水低于给定温度80-100℃时，元件中的液体体积变小，元件收缩，阀瓣打开冷凝水排出，反之，当冷凝水反蒸汽高于80-100℃时，元件彭胀，阀瓣关闭，阻止了介质流出，可通过阀门的调节机构，调整80-100℃中任意给定角度。
技术参数表：
|
型号 |
公称通径 |
A |
B |
C |
|
CS14H/F-16C CS14H/F-25C CS14H/F-40C |
15 |
170 |
88 |
35 |
|
20 |
170 |
88 |
35 |
|
|
25 |
180 |
90 |
42 |
|
|
32 |
190 |
95 |
48 |
|
|
40 |
210 |
105 |
55 |
|
|
50 |
210 |
108 |
55 |
