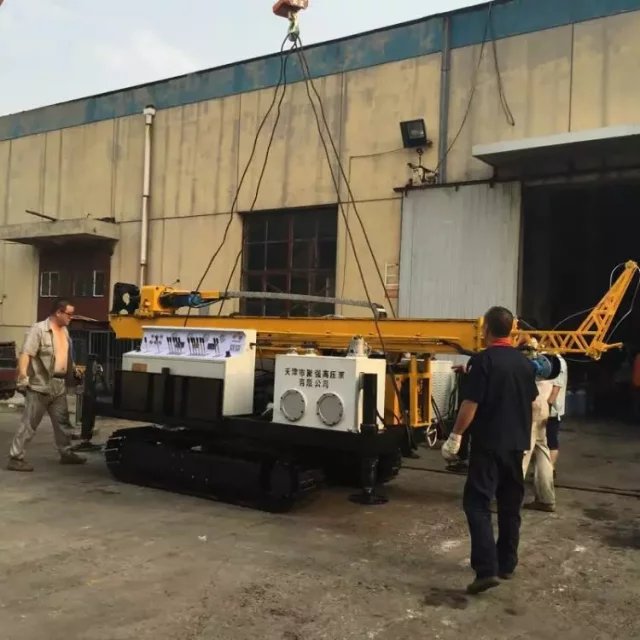

XP-50A型锚固旋喷工程钻机?

一、钻机用途

??? XP-50A型锚杆旋喷工程钻机主要用于单重管也可以用于双重管旋喷灌浆，作提升和旋转喷射管用途，在垂直度要求不是太高的地基加固工程中也可以担当自成孔任务。

二、钻机特点?????????????

?1、钻机扭力大，具高低速档位，使用高速档位时可自行钻进；.

?2、钻机提速可以任意调节，适应旋喷作业各种提升速度的需要；

?3、钻机设计紧凑，重心稳定，熟练工人善于利用动力头顶压功能时，移动并不困难；

?4、设备适应小型场地的高喷作业。

三、技术参数????????????????????????????

?1、钻孔深度： 50-60m

?2、桩径：???? 400-800mm

?3、钻杆规格： 单管?42-50mm

? ? ? ? ? ? ? ? ? ? ? ? ?双管?60mm

?4、旋喷倾角：? -5°到90°

?5、输出转速：?正:19,38,70,120rpm

? ? ? ? ? ? ? ? ? ? ? ? ?反:16rpm?????????????

?6、提 升 力：?额定24kN,最大30kN

?7、给 进 力：?额定16kN,最大21kN

?8、滑道行程：? 2.3或1.8m任选

?9、提升速度：? 0-0.25m/s(可调)

?10、额定扭矩：1800N.m

?11、电机型号： Y160L-6 功率 11kw

?12、外形尺寸： 长×宽×高:3400×1500×1500mm

?13、钻机净重： 950kg
