使用说明书

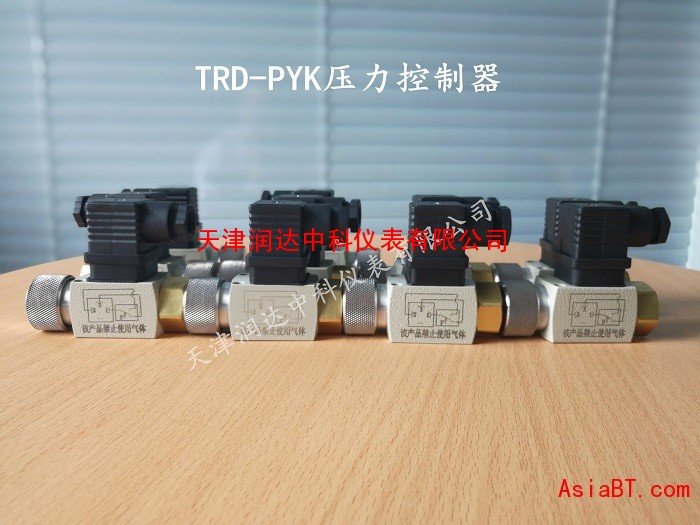

该仪表采用波纹管或活塞作感压元件，外型新颖小巧，适合控制柜的密集安装要求，广泛应用于冶金、电力、船舶、机械润滑等行业的气、液压设备上，进行压力监控、报警，实现二位自动控制。
技术参数
压力控制器参数 MPa
|
量 程 代 号 |
量 程 |
切 换 差 |
极 限 压 力 |
传感器及材料 |
|
0.25 |
0.025~0.25 |
0.02~0.025 |
1.6 |
黄铜接头 不锈钢波纹管 锡钎焊材料 |
|
0.4 |
0.04~0.4 |
0.03~0.04 |
2.5 |
|
|
0.6 |
0.06~0.6 |
0.03~0.04 |
2.5 |
|
|
1.0 |
0.1~1.0 |
0.04~0.05 |
2.5 |
|
|
1.6 |
0.2~1.6 |
0.06~0.08 |
4.0 |
|
|
2.5 |
0.4~2.5 |
0.08~0.20 |
4.0 |
|
|
4 |
0.4-4 |
0.10~0.25 |
6.0 |
|
|
6 |
0.6-6 |
0.2~0.4 |
7.0 |
|
|
10 |
1~10 |
0.5~1.5 |
40 |
青铜接头 碳钢活塞 丁晴橡胶O型密封圈 |
|
16 |
1.6~16 |
0.8~2.0 |
40 |
|
|
25 |
2.5~25 |
1.0~3.0 |
60 |
|
|
40 |
4.0~40 |
1.0~4.5 |
60 |
调整方法
仪表带有调节机构，现场调节方便，需要jing确控制时，可用压力校验器调校。
例：某润滑设备过滤器工作压力为0.4MPa，当过滤器两端差压超过0.1MPa时发出报警信号。可选用一台PCK0.16型差压控制器，将上切换值设定为0.1MPa，常开触点接继电器控制回路，高、低压接口分别与过滤器进、出端相接。具体调整方法如下：
1 将控制器压力输入接口与压力校验器相接，在接插件上接万用表或其它指示装置。
2 先将高压端（+标记）压力上升到0.4MPa，然后将低压端（-标记）压力上升到0.4MPa，也可同时进行。
3 将高压端压力上升并旋转调节螺杆使开关触点在差压值达到0.1MPa时动作。
4 将高压端压力下降，使差压值降到约0.08MPa时开关触点复位。
5 反复上述操作，直至该点符合要求为止。
选用及安装
1 设定值zui好位于调节范围的20%~80%。
2 介质温度过高，可在压力接口前加螺旋冷却管（定货时须注明，我厂可配套供应）。
3 当介质粘度较大时须加隔离器（定货时须注明，我厂可配套供应）。
4 高低压接口不得接反，否则会损坏控制器。
5 仪表安装方便，墙装，管装都能正常工作。
