品牌:润达中科
精度等级:0.5%/1.0%
口径:DN4-DN200
量程范围:0.04-800m3/h
起订:1台
供应:999台
发货:3天内
产品应用
适用介质：无杂质无腐蚀低粘度液体
不适用介质：气体、蒸汽
TRD310涡轮流量计被广泛用于石油、化工、冶金、科研等领域。
产品特点
■ 高精度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R
■ 范围宽度，中大口径可达1:20，小口径为1:10
■ 结构紧凑轻巧，安装维护方便，流通能力大
■ 可获得很高的频率信号（3～4kHz），信号分辨力强
■ 适用高压测量，仪表表体上不必开孔，易制成高压型仪表
当被测液体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比。叶轮的转动周期地改变磁回路的磁阻值，检测线圈中的磁通随之发生周期性变化，产生频率与叶片旋转频率相同的感应电动势，经放大后，进行转换和处理。涡轮流量计的基本结构如图1-1所示，它主要由表体、前导向架、后导向架、叶轮、信号连接器和转换器等组成。
|
被测介质 |
无杂质、低粘度、无强烈腐蚀性液体 |
|||
|
执行标准 |
涡轮流量传感器（JB/T9246-1999） |
|||
|
检定规程 |
涡轮流量计（JJG1037-2008） |
|||
|
仪表口径及连接方式 |
法兰连接型 |
DN15-DN200 |
||
|
螺纹连接型 |
DN4-DN50 |
|||
|
夹装连接型 |
DN4-DN200 |
|||
|
卡装连接型 |
DN4-DN80 |
|||
|
法兰标准 |
常规标准 |
GB/T 9113-2000 |
||
|
其他标准 |
国际管法兰 |
如：德标DIN、美标ANSI、日标JIS |
||
|
国内管法兰 |
如：化工部标准、机械部标准 |
|||
|
螺纹规格 |
常规规格 |
英制管螺纹（外螺纹） |
||
|
其他规格 |
内螺纹、球面螺纹、NPT螺纹等 |
|||
|
检定条件 |
检定装置 |
标准表法液体流量检定装置、静态质量法液体流量检定装置 |
||
|
环境条件 |
环境温度 |
|||
|
相对湿度 |
||||
|
使用条件 |
介质温度 |
T1:-20℃～+80℃ （一般型，标配） |
||
|
T2:-20℃～+120℃ （高温型，订制） |
||||
|
T3:-20℃～+150℃ （高温型，订制） |
||||
|
环境温度 |
-20℃～+60℃ |
|||
|
相对湿度 |
5%～90% |
|||
|
大气压力 |
86Kpa～106Kpa |
|||
|
检定条件 |
检定装置 |
标准表法液体流量检定装置、静态质量法液体流量检定装置 |
||
|

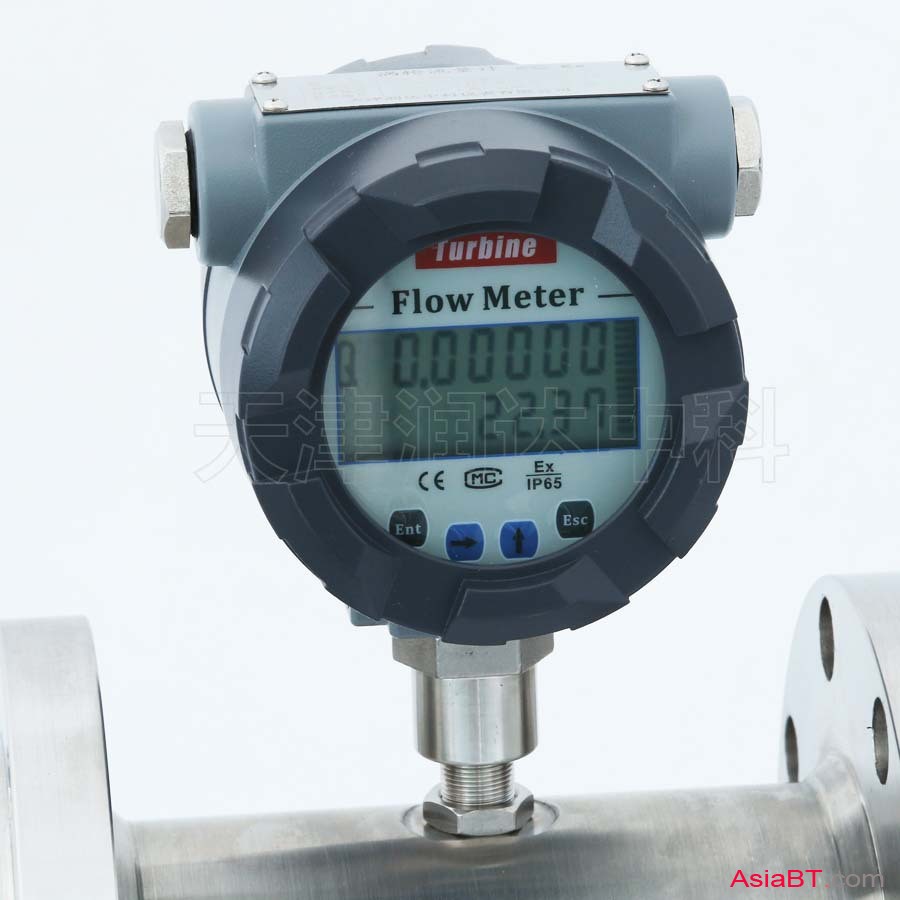

产品图片 |
 |
|
 |
|
|
仪表型号 |
LWGY-N2 |
LWGY-A |
LWGY-E |
|
|
信号输出 |
脉冲 |
4-20mA |
4-20mA/脉冲 |
|
|
供电电源 |
DC24V |
DC24V |
3.6V锂电池 |
DC24V |
|
精度等级 |
1.0～0.5级 |
1.0～0.5级 |
1.0～0.5级 |
|
|
测量范围 |
标准量程 |
标准量程 |
标准量程或扩展量程 |
|
|
显示器 |
无 |
无 |
有 |
|
|
通讯接口 |
无 |
无 |
可选RS485 |
|
|
通讯协议 |
无 |
无 |
Moubus HART |
|
|
仪表材质 |
不锈钢 |
不锈钢 |
||
|
防爆等级 |
ExdIICT6 Gb |
ExdIICT6 Gb |
ExdIICT6 Gb |
|
|
防护等级 |
IP65 |
IP65 |
IP65 |
|
|
整机功耗 |
< 1W |
< 0.5W |
< 2W |
<700uA |
|
仪表通经 |
DN4～DN200 |
DN4～DN200 |
DN4～DN200 |
|
|
介质温度 |
-20℃～80℃ |
-20℃～120℃ |
-20℃～150℃(需订制) |
|
|
环境温度 |
-20℃～60℃ |
-20℃～60℃ |
-20℃～60℃ |
|
