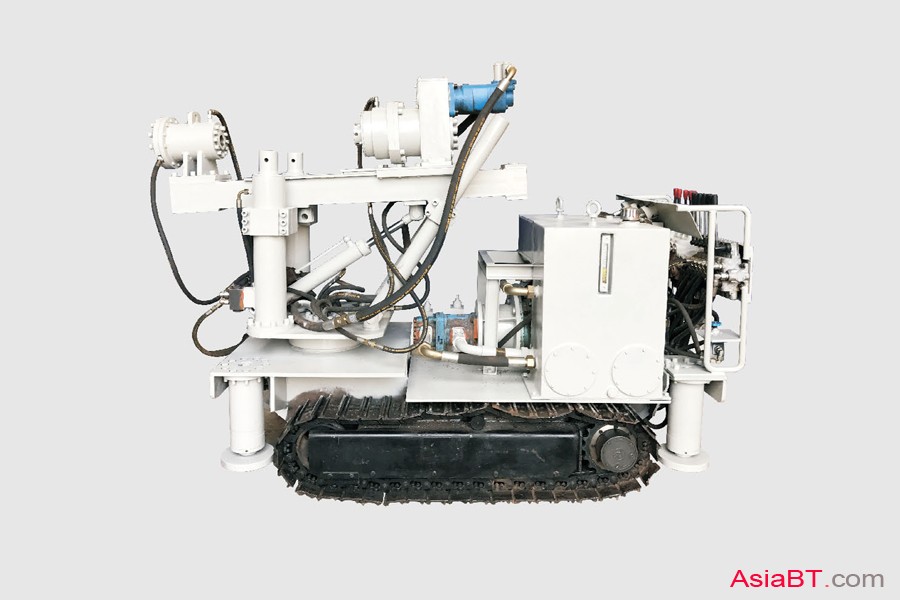

主要由履带车、回转机架、冷却器、油箱组件、动力组件、操作台、动力头、液压夹持器及钻具等几部分组成。

　　各种类型钻孔的施工。

①采用具有承受高水压蛇形翅齿管冷却过滤器，其冷却性能优于单一的管式冷却器和翘板式冷却器，具有承受较高冷却水压能力，其冷却水压力最大可达3MPa，在限制用水的地点还可以直接将冷却水作为钻进排粉用水。

②采用无极变速液压马达，可手动调节钻机输出转速，钻进功效高、可满足各种地质条件下的钻进作业。

③采用全密封油箱，能有效防止井下污物对液压油的污染。

④配置的夹持卡瓦、卡盘卡瓦可同时适用于园钻杆、三棱钴杆的使用，通过更换卡瓦可使用不同直径的钴杆;

⑤钻机导轨与拖板滑动接合面采用铜镶条、耐磨性能好，导轨与拖板之间的间隙可根据铜镶条的磨损情况进行调节，铜镶条更换方便。

⑥钻机履带底盘采用四角立柱固定方式，支撑稳定、强度高。
